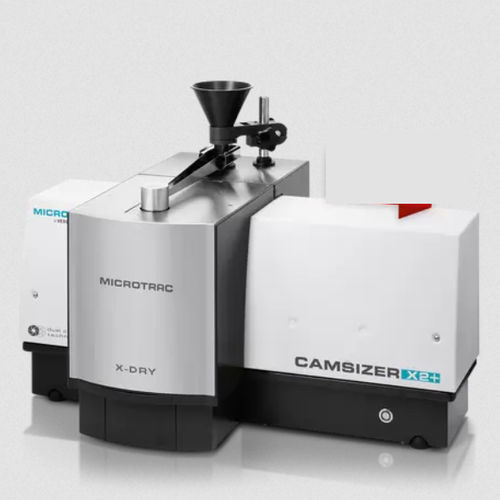

光学式粒度分析器 CAMSIZER® X2+

動画像解析動画像解析食品産業用

概要
CAMSIZER® X2+ は、動的画像解析（ISO 13322-2）に基づく粒子サイズ・形状解析装置です。デュアルカメラ技術と高輝度LEDストロボ照明、モジュール式の分散オプションを組み合わせ、粉体、顆粒、懸濁液を0.9 µm～8 mmの広い測定レンジで評価します。数十万～数百万の粒子画像を1～3分で取得・解析でき、研究開発および日常の品質管理に適しています。

主要機能

• 0.9 µm～8 mmの粒子サイズおよび形状解析（モジュール依存）
• 高い光学分解能と高フレームレート（> 420 画像/s）
• Dual Camera Technology：微粒子用ZOOMカメラと大型粒子用BASICカメラ
• 広域または多峰分布の精密解析
• 過大/過小粒子や凝集体の検出・定量化
• 多数の評価オプション（サイズモデル、形状パラメータ、粒子ライブラリ、単一フレーム評価など）
• 短時間測定（約1～3分）で高サンプルスループット
• 乾式・湿式の測定に対応するモジュール式X-Changeシステム

モジュール式 X-Change システム
X-Changeは試料に応じた3種類の分散モジュールを提供します：

• X-Jet（エア圧分散）：ベントリノズルによる粉体分散。分散圧は0～460 kPaで可変、ノズル交換により測定範囲を拡張。
• X-Flow（湿式分散）：ガラスフローセルを用いた閉ループ測定、内蔵超音波ユニットとポンプで効果的に分散。水、アルコール、非極性有機溶媒等が使用可能。
• X-Fall（重力分散）：自由落下による非破壊測定で壊れやすい試料に適し、測定後に試料回収可能。最大約8 mmまで対応。

測定原理とソフトウェア
ZOOMカメラとBASICカメラの2台が同時に粒子の投影像を撮像し、専用アルゴリズムで両カメラの情報を統合して3桁以上のオーダーにわたる正確な粒度分布を算出します。DIMENSIONSソフトウェアは粒子ごとの多数のパラメータを記録し、直感的なワークスペース、レポートテンプレート、SOP管理、LIMS連携、21 CFR Part 11対応オプションを提供します。

用途
CAMSIZER® X2+ は、粒子のサイズ・形状に依存するばら積み材料特性の評価に幅広く用いられます：金属粉、化学薬品、医薬品粉末・顆粒、ガラスビーズ、プラスチック、木材繊維、食品（コーヒー、塩、砂糖）、建材、研磨材、砂、耐火物等。

技術仕様

• 測定原理：動的画像解析（ISO 13322-2）
• 測定範囲：0.9 µm～8 mm（全体）；X-Jet（空気）：ノズルにより0.9 µm～8 mm；X-Fall（重力）：10 µm～8 mm；X-Flow（湿式）：0.9 µm～1 mm
• 解析モード：乾式および湿式
• 測定時間：約1～3分（統計要件およびモードに依存）
• カメラ数：2（Dual Camera Technology）、各カメラ > 5.0 MPixel、> 420 画像/s
• 試料量：< 20 mg ～ 500 g（試料およびモードに依存）
• 解析領域幅：約350 mm²
• デジタル分解能：0.9 µm/ピクセル
• 測定パラメータ：粒子サイズ（等価直径、長さ、平均径など）および形状（アスペクト比、円形度、対称性、凸性、コンパクト性等、ISO 9276-6準拠）
• 外形寸法（W x H x D）：約850 x 580 x 570 mm
• 重量（測定ユニット）：約50 kg
• 操作ステーション：Quad Core PC（Windows 11）、モニタ、キーボード、マウス、ネットワーク/インターフェースカード、DIMENSIONSソフトウェア
