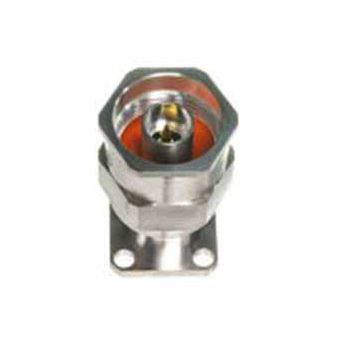

N タイプコネクター 311-07SF

RF同軸正方形

シリーズ タイプN 性別 オス ピン径 .015 密閉シール はい 周波数 (GHz) 18 取付方法 4穴フランジ フランジサイズ .687 SQ フランジ穴径 0.125 工具、Cボア T-291-2 利用可能なアクセサリ -進水ピン及び誘電体 -ランチピン/タブ -ランチピン/タブ & 誘電体 電気的 -18.0GHzテストを通してモードフリー -低 VSWR： oDC ～ 18.0 GHz ...... 1.15:1 max -低RF漏れ _< -100 dB -低挿入損失 材料/構造 -ハウジングスチール、CRES合金 UNS S30300（ASTM A582準拠）、パッシベート（ASTM A967準拠 -コンタクトコンタクト：ベリリウム銅（BeCu）、UNS C17300（ASTMB196準拠）、金メッキ（MIL-G-45204またはASTM B488準拠 -誘電体誘電体：バージンPTFEフルオロカーボン（ASTM D1710準拠 -センター・コンタクト・キャプチャーセンターコンタクト捕捉：ASTM D5205に準拠した高温Ultem 1000 -コネクターインターフェースMIL-STD-348、図304-1および304-2による -360°金属間コンタクトのための盛り上がった金属接地リング
