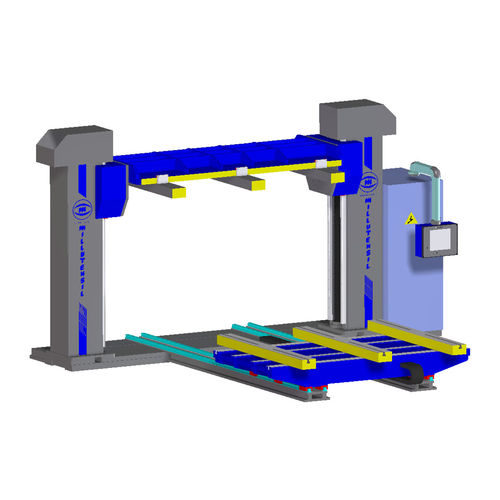

ダイスプリッター AM 5045

この金型分割機は、板金分野でも大きな金型を簡単に扱えるというお客様のニーズに応えて開発されました。 ダイ・スプリッターは、製造工程の自動化や安全基準の向上に伴い、革新的で多用途かつ効率的なソリューションとなっています。 AMシリーズの利点 組み立てやメンテナンスの手間が大幅に省けます。 人間工学に基づいた金型位置での作業。 金型の取り扱いが非常に簡単 小型・中型金型のためのソリューション ブランキング、ダイカストなどの金型の組み立て、調整、点検、修理に使用される金型分割機。非常に安定した構造で、正規化された溶接鋼製の堅牢な土台を備えています。 ダイ・スプリッターのプレートには2つの大きな空洞があり、オペレーターは金型の下部に直接アクセスできるため、金型のさまざまな部分の迅速な組み立てと分解が可能になります。 下部プレートは、ボールベアリングを介してベースプレート上をスライドし、油圧式で金型下部を外側に移動させ、90°回転させて金型のどの部分にもアクセスできるようになっています。取り外し可能なプレートは、最初の位置に戻ると、機械的に正確に停止し、ダイハーフの閉鎖の再現性とともに、完璧な再ポジショニングを保証します。 油圧作動のアッパープレートは、4本のガイドコラム上を垂直にスライドし、リダクションイヤによって360°回転することができ、上型ハーフを作業しやすい位置に持っていくことができます。アッパープレートの正確な水平位置のクランプは、4つの油圧作動式ロケートピンによって保証されています。 大型金型のためのソリューション ダイ・スプリッター
