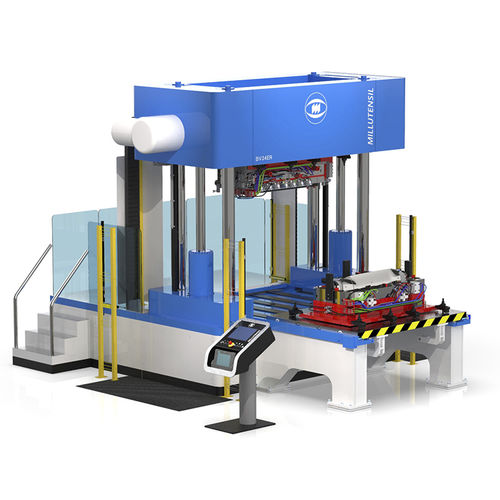

オイル駆動プレス機 BV 34 E

接合テスト用型調整

BV 34 E PLUSとBV 35 E PLUSは、電子サーボ比例バルブによって制御される油圧システムと、2つの特定のリニアトランスデューサによる平行度制御を備えた上級バージョンです。両機種ともユーザーフレンドリーなグラフィックコントロールパネルを装備しており、シーメンスPLCによりモニターされ、パルピットステーションに設置されたタッチパネルで操作できます。 下部プレートの最大積載量は30,000kg（オプション-R 22,000kgまたはオプション-G/-RG 20,000kgの場合は小容量）、上部プレートの最大積載量は15,000kgです。 2つのバージョンの違いは、最大クランプ力です。クランプ力は、BV 34 E PLUSが1.500kNであるのに対し、BV 35 E PLUSは2.000kNです。 他のシリーズと同様、BV 34/35 E シリーズにはオプションとして -R、-G、-RG バージョンがあり、すべてのオプションアクセサリを装備することもできます。 下部プレート 油圧シリンダーにより、コラムの外側にある伸縮可能な下プレートが駆動されます。 下プレートは、ローラーベアリング上をスライドし、ボールベアリングによって横方向にガイドされます。 最終位置では、プレートは下降し、4つの油圧シリンダーで保持されるため、特定のグランドサポートバンドに完全に寄りかかります。このシステムは、±0.04 mmの高い繰り返し精度を保証します。 75°または90°傾斜する下部プレート Eシリーズのみ 2つの油圧シリンダーにより、ロアプレートを75°または90°まで傾けることができます。 傾斜動作（および自動ロック）はタッチパネルで制御されます。 プレートはどの角度でも設置できます、
