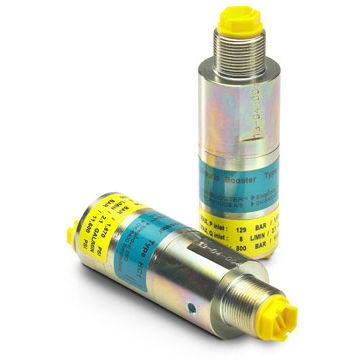

振動小型ブースター HC1

オイル

説明 HC1は、重量がわずか0.7kgの最もコンパクトなミニブースターユニットです。 このデバイスは、装置を工具、電源パック、またはその他の装置に取り付けることが望ましい用途での使用に最適です。 HC1は、より高い出口圧力まで供給圧力を上昇させ、高圧を維持するためにオイルの消費量を自動的に補償します。 出口圧力の調整は、供給された圧力を変化させることによって行われる。 関数 基本的な操作を関数図に示します。 オイルは指向性バルブCVを介してINポートに供給され、チェックバルブKV1、KV2、DVを通って高圧側 Hに自由に流れ、ブースタを通る最大流量が達成され、早送り機能を与えます。 高圧側 Hのポンプ圧力に達すると、バルブKV1、KV2、DVが閉じます。 エンド圧力は、振動ポンプユニットOPによって達成されます。 高圧側 Hの終点圧力に達すると、ユニットは自動的に停止します。 消費や漏れにより高圧側の圧力降下が存在する場合、OPバルブは自動的に作動し、終圧を維持します。
