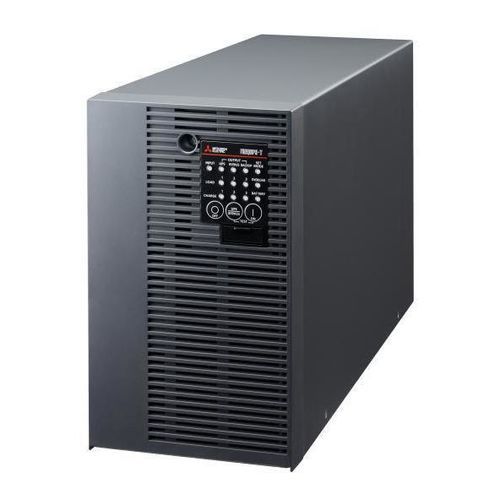

産業用無停電電源装置 FW-T10CNT-1.0K

オンライン単相コンパクト

基本情報
形名: FW-T10CNT-1.0K
概要: 製造現場で求められる"汚損度3"の環境に対応した耐環境仕様UPS。FAに求められているEthernetを標準搭載
発売状況: 発売中

特長
選定

• 従来比（FW-Sシリーズ）で約40%の体積減、最大約33%の重量減を実現し、装置・盤内への組込み性を向上。
• 取付金具（別売り）はFW-Sシリーズ（0.7K/1.0K）と取付互換性があり、既設更新に対応。

「汚損度3」環境対応

• 製品吸気部に防塵フィルタを搭載し、UPS内部へのほこり等の侵入を抑制。
• 製品内部の基板にコーティングを施し、IEC/JIS規格※に記載の「汚損度3」に準拠した設計を実現。製造現場などの利用に対応し、従来品と比較して環境性能を向上。※IEC 62477-1/JIS C62477-1

運用

• Ethernet対応により既設ネットワークへの追加が容易（台数の追加制限は特に指定なし）。
• イベントログ機能で稼働状況の把握が可能、遠隔監視による現場工数削減や障害時の解析に有用。
• 異常波形（瞬低・電圧変動など）をイベント発生前後で計4000個（0.5ms間隔）サンプリングし、最新3データをCSVで出力可能。
• CSVファイルの出力はWebブラウザまたは三菱専用アプリ「FREQSHIP-Pro」から実行可能。
• 1台のUPSでシャットダウンできるPCの上限は10台まで。

取得可能項目（保存イベント条件）

• 入力電圧異常（過電圧）
• 過負荷異常
• 出力短絡
• 瞬低
• 上下限監視（入力電圧）
• 上下限監視（出力電流 瞬時値）
• 上下限監視（出力電流 実効値）
• 上下限監視（出力電圧）
• バッテリ運転開始

更新

• UPS本体とバッテリの残寿命の見える化により、更新時期の確認と予知保全に貢献。

特長 / 仕様（要約）

• 耐環境設計: 「汚損度3」相当の設計（防塵フィルタ、基板コーティングなど）
• 通信: Ethernetを標準搭載（FA環境でのネットワーク運用に対応）
• ログ/解析: イベントログ、異常波形の高分解能サンプリング（4000点、0.5ms間隔）とCSV出力
• 運用支援: 遠隔監視/稼働履歴取得により保守・解析を支援
• 設置性: 従来比で体積・重量を大幅削減、既設取付金具との互換性あり
• PCシャットダウン: 1台のUPSで最大10台のPCをシャットダウン可能
