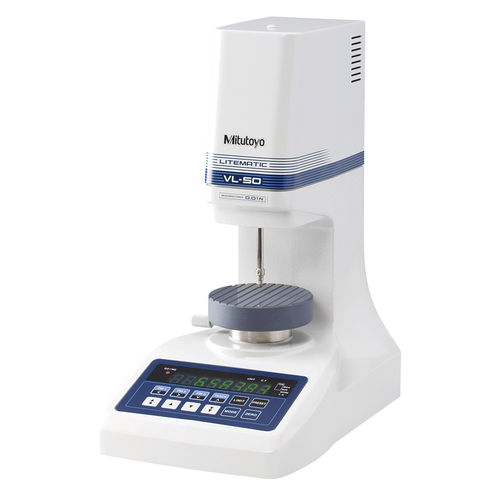

長さ測定器 LITEMATIC VL-50 series

厚さ強度レーザー

微小ワークの高精度検査に適した、低く一定した測定力を提供します。 - 特許登録済（日本）、特許出願中（日本） 測定力の影響を受けやすいワークの厚みや高さの測定に最適です。 測定力の影響を受けやすいワークの厚みや高さの測定に最適です。 - わずか0.01Nの測定力で、変形しやすいワークや高精度部品の測定に最適です。 - 0.01Nでは不十分なワークには、0.15Nまたは1Nモデルをお勧めします。 - スピンドルはモーター駆動で、接点がワークに触れると停止します。以降は一定の測定力で最大値、最小値、差分値を測定することができます。 高精度測定 - 0.01pmの高分解能と50mmの広い測定範囲。スピンドルに低熱膨張材、測定台にセラミックを採用し、使用中の温度変化による影響を最小限に抑えます。本体は錆びないため、保守・管理が容易。 一定の測定力原理 アンバランスなパラレルリンク構造により、ユテマティックは低く一定の測定力を提供することができます。 Litematicの測定力は、バネではなく、天秤に似た構造から生み出されます。私たちはこれを "パラレルリンク "と呼んでいます。図1に示すように、リンクされたスピンドルを乗せたモーター駆動のスライダーは、リンケージがストップに支えられている間、そのガイドウェイを移動する。スピンドルがワークピースに接触すると（図2）、リンケージがストップから上に移動し、モーターが停止する。この時、リンケージはワークによって支持されているため、一定の測定力がかかります。
