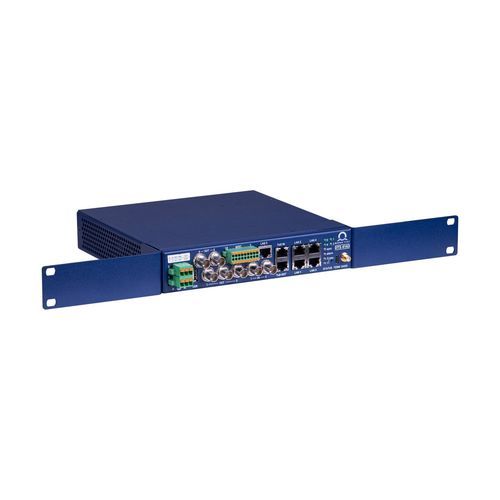

NTPNTP サーバー DTS 4163

SNTPPTPPRP

DTS 4163.grandmaster は IEC 61850 デジタル変電所向けに設計された PTP グランドマスターで、冗長動作により信頼性と可用性を高めつつ高精度な時刻同期を提供します。

ハイライト

• IEC 61850 デジタル変電所向けに最適化された PTP グランドマスター（PRTC / IEEE 1588-2008、IEEE 1588-2019 / PTPv2.1 互換）。
• 二重接続ノードの動作とシームレスな冗長化のための PRP/HSR 対応。
• フル PTP 対応のギガビット Ethernet ポート 4 系統（RJ45 または SFP）と専用管理インターフェース。
• Secure boot、暗号化されたユーザーデータ、署名済みファームウェアなどのセキュリティ機能。
• 10,000 件/秒以上の NTP/SNTP リクエストを処理できる NTP サーバ機能。
• GPS、Galileo、GLONASS、BeiDou、SBAS を含むマルチコンステレーション GNSS 受信機を内蔵。
• 複数の時間ドメインをブリッジするための Boundary clock 機能。
• ホールドオーバー性能向上のための TCXO / OCXO / ルビジウムのオシレータオプション。
• IRIG、ToD、DCF、パルス、周波数などのレガシー時刻出力およびイベントタイムスタンプ。
• MOBA-NMS による完全な監視および管理。

技術的機能（機能概要）

• オシレータ：TCXO / OCXO / ルビジウム オプション。
• ネットワークインターフェース：4x 100/1000BaseT（LAN 1–4）または 4x SFP；管理用に 1x 100/1000BaseT（LAN 5）。
• ネットワーク機能：PTP グランドマスター / SyncE マスター；NTP v4/v3 および SNTP；IPv4/IPv6 サポート；リンクアグリゲーション（IEEE 802.3ad）を LAN 2 & 3 にてサポート；VLAN（802.1Q、802.1p）；静的ルーティング；IGMP/multicast。
• 参照入力：GNSS RF（内部 92 チャネル受信機）、2x PTP（スレーブ）入力、DCF 電流ループ、2x F-IN（1 PPS、10 MHz、2.048 MHz）。
• 参照出力（ネットワーク）：LAN 1–4 上の PTP（E2E、P2P、1-step/2-step、マルチキャスト、レイヤ2、IPv4/IPv6）；SyncE/ESMC；NTP サーバモード；SNTP；TIME/DAYTIME。
• 参照出力（非ネットワーク）：3–4 系統の高精度パルス/周波数出力（1PPS–10 MHz または IRIG-B）、IRIG-B アナログ、ToD、RS-422 シリアル、設定可能なイベントスイッチおよびタイムスタンパー。
• 対応 PTP プロファイル：E2E/P2P（IEEE 1588-2008）、Power（IEEE C37.238 / IEC 61850-9-3）、Telecom（ITU-T G.8265.1、G.8275.x）、AVB/TSN（IEEE 802.1AS）。
• アラーム & 通知：リレー接点、SNMP トラップ、メール通知、アラーム LED、Syslog。
• 管理：MOBA-NMS 互換；USB-C / SSH によるターミナルアクセス；SNMP v1/v2c/v3；ファームウェアは SCP/SFTP/USB で配信。
• セキュリティ：ハードウェアベースの Secure Boot；暗号化/署名済みファームウェア；SSH、SCP、SFTP 等による安全なアクセス；IEC 62443-4-2 ガイドラインに準拠。

技術仕様

• 寸法：222 x 44 x 222 mm（ラックキット装着時：483 x 44 x 222 mm、19", 1U）。
• 重量：約 2.0 kg（バージョンにより異なる）。
• 筐体材質：スチール（粉体塗装）。
• 保護等級：IP20。
• 動作温度：-20～50 °C。
• 動作湿度：5～95% RH、結露しないこと。
• 冷却：ファン有り/ファンレス（受動）オプション。
• 電源：バージョンにより異なる（製品資料参照）。
• 適合/認証：CE、UKCA、CB、RoHS、WEEE；EMC：IEC 61850-3、IEC 61000 系；安全：IEC 62368-1。
• 精度（典型値）：GNSS→内部 < ±50 ns；PTP→内部 < ±50 ns；出力別の精度は資料参照。
