食品産業用コンベヤー

チェーンカーブ状ストレート

概要

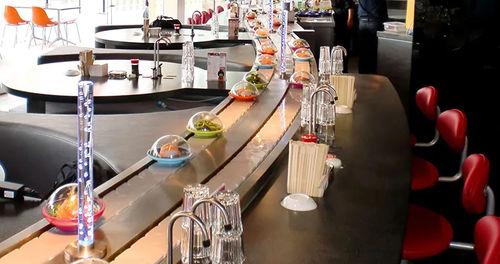

レストラン、商業展示、工業用組立ライン向けに設計されたモジュラー式寿司コンベヤシステム。モジュラー設計により柔軟なレイアウトと組立が可能で、フレームはカスタマイズ可能な色・質感で仕上げできます。

用途

• レストラン – 寿司、火鍋、点心、しゃぶしゃぶ
• 商業 – ショーケース展示、アート展示、ショールーム展示
• 工業 – 部品組立ライン

材料と仕上げ

• アルミフレーム – 自然陽極酸化または粉体塗装仕上げ
• ステンレスフレーム – ヘアライン、鏡面または粉体塗装仕上げ
• カスタムカラー・質感オプション

レイアウトとモジュール
利用可能なトラック/レイアウトオプション：シングルトラック、ダブルトラック、コンバイントラック、曲線レイアウト、ダブルデッキレイアウト、標準レイアウト。

標準モジュール（ページに例示）

• 45°ベンド
• 90°ドライブ
• 90°ベンド
• 直線セクション
• T字ベンド
• Xベンド
• 180°ドライブ
• 180°ベンド
• Rベンド 右 / Rベンド 左

プロファイル / シリーズ（概要）
異なる能力と外観向けに複数のコンベヤープロファイルタイプとサイズを用意（アルミ・ステンレスの選択肢）。正確な寸法は下記の技術表を参照してください。

納入と実績

• アメリカ、東南アジア、韓国、ヨーロッパ等への納入実績あり
• 25年以上の経験
• 2500プロジェクト完了

技術表（各表は行を <br> で区切って表現）

アルミプロファイル（例）
タイプ | 中 | 大
プロファイル幅 | 170 mm | 376 mm
プロファイル高さ | 65 mm | 65 mm
チェーン幅 | 85 mm | 85 mm
材料 | アルミニウム | アルミニウム
仕上げ | 自然陽極酸化または粉体塗装 | 自然陽極酸化または粉体塗装

ステンレスプロファイル（セットA）
タイプ | 中 | 大
プロファイル幅 | 113 mm | 319 mm
プロファイル高さ | 74 mm | 74 mm
チェーン幅 | 85 mm | 85 mm
材料 | ステンレス鋼 | ステンレス鋼
仕上げ | ヘアライン、鏡面または粉体塗装 | ヘアライン、鏡面または粉体塗装

ステンレスプロファイル（セットB）
タイプ | 中 | 大
プロファイル幅 | 170 mm | 376 mm
プロファイル高さ | 74 mm | 74 mm
チェーン幅 | 85 mm | 85 mm
材料 | ステンレス鋼 | ステンレス鋼
仕上げ | ヘアライン、鏡面または粉体塗装 | ヘアライン、鏡面または粉体塗装

ステンレスプロファイル（セットC）
タイプ | 中 | 大
プロファイル幅 | 130 mm | 377 mm
プロファイル高さ | 74 mm | 74 mm
チェーン幅 | 114 mm | 114 mm
材料 | ステンレス鋼 | ステンレス鋼
仕上げ | ヘアライン、鏡面または粉体塗装 | ヘアライン、鏡面または粉体塗装

ステンレスプロファイル（セットD）
タイプ | 中 | 大
プロファイル幅 | 173 mm | 420 mm
プロファイル高さ | 74 mm | 74 mm
チェーン幅 | 114 mm | 114 mm
材料 | ステンレス鋼 | ステンレス鋼
仕上げ | ヘアライン、鏡面または粉体塗装 | ヘアライン、鏡面または粉体塗装

ステンレスプロファイル（セットE）
タイプ | 中 | 大
プロファイル幅 | 230 mm | 500 mm
プロファイル高さ | 100 mm | 100 mm
チェーン幅 | 114 mm | 114 mm
材料 | ステンレス鋼 | ステンレス鋼
仕上げ | ヘアライン、鏡面または粉体塗装 | ヘアライン、鏡面または粉体塗装

モジュラリティに関する注記
モジュールは組み合わせて曲線、直線、単/複線トラックやカスタムなショールーム・工業レイアウトを構築できます。フレームのコーティングや質感はプロジェクト要件に応じてカスタマイズ可能です。

仕様 / 技術データ

• 柔軟なレイアウトと組立のためのモジュラー設計
• フレーム材料：アルミニウムまたはステンレス鋼
• アルミ仕上げ：自然陽極酸化または粉体塗装
• ステンレス仕上げ：ヘアライン、鏡面または粉体塗装
• 利用可能なチェーン幅：85 mmおよび114 mm（プロファイルに依存）
• 一般的なプロファイル高さ：65 mm、74 mm、100 mm（プロファイルに依存）
• プロファイル幅はタイプにより異なる：例 113 mm、130 mm、170 mm、173 mm、230 mm、319 mm、376 mm、377 mm、420 mm、500 mm
• 標準モジュール：ベンド（45°、90°、180°）、ドライブ（90°、180°）、直線セクション、Tベンド、Xベンド、Rベンド（左右）
• サポートされるレイアウト：シングルトラック、ダブルトラック、コンバイントラック、カーブ、ダブルデッキ
• 複数の国際地域での納入および導入実績あり
