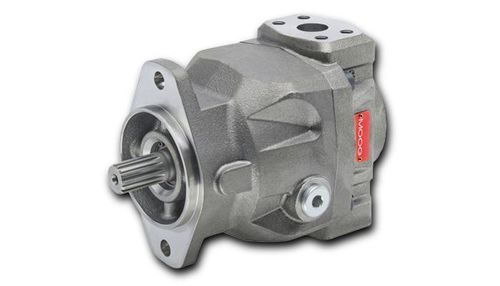

往復油圧ポンプ AXP

ギアアキシャルピストン産業用

キャッチコピー
Perfect Balance. Zero Compromise.

概要
AXPシリーズは、性能、機能性、経済性のバランスを提供します。AXPは内歯車ポンプと軸方向ピストンポンプの特長を組み合わせ、高回転、低騒音、優れた効率性を備えつつ、ピストンポンプの信頼性と精度を実現します。AXPは定容積の定格サイズ33で提供されます。追加のサイズおよびバリエーションは開発中です。

堅牢で長寿命

• スライディングシューを用いない特許取得済みの設計：低吸入圧に対する感度を大幅に低減。
• キャビテーションや汚染に対する優れた耐性 — 高負荷の産業用途に適合。

騒音対策

• 15ピストン構成と騒音最適化されたハウジングおよびフランジの組み合わせにより、脈動と騒音を低減。

多用途で効率的

• ゼロ回転での無制限の圧力保持運転。
• 高い加速・減速性能を備えた全回転域。
• より小型のポンプおよびモータサイズを可能にし、スペースとコストを節約。
• 能動的な圧力制御のための最大負回転での運転。
• 100%の通流能力。

滑らかで精密な動き

• 15ピストンのフローティング設計により脈動を低減し、滑らかで精密な動作を実現。

資料
AXPアキシャルピストンポンプのカタログおよび取扱説明書はPDF形式でご利用いただけます。

技術特性 / 仕様

• 定格サイズ：33 | 63 * | 100 *
• 形式：定容積のオープン回路および回転数制御運転用アキシャルピストンポンプ（全定格サイズ）
• 取付け：ISO 3019-1（101-2）準拠の取付フランジ（全定格サイズ）
• 取付姿勢：任意（全定格サイズ）
• 1回転当たりの幾何学的排気量：33 cm³ | 63 cm³ | 100 cm³
• 重量（単体ポンプ）：21 kg | 37.7 kg | 48.9 kg
• 慣性モーメント：35.7 kg·cm² | 107.5 kg·cm² | 235.2 kg·cm²
• 最大使用圧力：350 bar（全定格サイズ）
• 圧力ピーク：380 bar（全定格サイズ）
• 入口圧力1 bar abs.時の最大回転数：3,700 rpm | 3,000 rpm | 2,600 rpm
• 最小回転数：0 rpm（350 barまで）（全定格サイズ）
• 周囲温度：-15～+80 °C（全定格サイズ）
