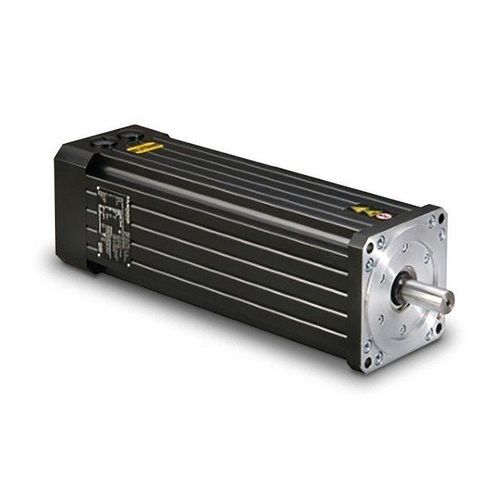

ブラシレスサーボモーター ExD

AC300V～800Vモジュール式

概要
防爆仕様のダイナミック無接点（ブラシレス）Moog ExDサーボモーター（Explosion Proof Dynamic Brushless Servo Motor）は、潜在的に爆発性のある環境での使用を目的に設計・認証されたAC同期モーターです。ExDシリーズはATEXおよびIECEx規格に準拠しており、厳しい熱条件に耐えうる堅牢なコンポーネントで構成されています。高信頼性のリゾルバ、密封生涯潤滑のボールベアリング、精密にバランスされたローター（ISO 1940 クラス G 6.3）、およびIP67の保護構造により製品寿命を最大化します。

特長

• 防爆：ATEX、IECEx、NEC、KOSHA、TRCU、CCC Ex認証
• ACサーボモーター（同期）
• 低質量慣性
• 自然対流冷却

市場と用途

• 石油・ガス掘削
• 発電
• 鉱業
• 可燃性または爆発性の蒸気やガスが存在する周囲で稼働する産業用生産機械

利点

• コンパクトで軽量な構造
• サイクル短縮を可能にする高い動的性能
• 低トルクリップル
• メンテナンスを最小化する堅牢な設計
• 柔軟な構成が可能なモジュラー式サーボモーター設計

仕様（表）
項目 | 単位 | 防爆仕様
停止トルク M° | Nm [lb-in] | 0.52 - 66 [4.6 – 590]
ピークトルク Mmax | Nm [lb-in] | 1.6 - 240 [14.2 - 2118]
定格回転数 nN | min-1 [rpm] | 7800 - 2000
定格出力 PN | kW [hp] | 0.359 – 8.378 [0.5 – 11.2]
定格トルク MN | Nm [lb-in] | 0.44 – 40 [3.9 – 354]
慣性モーメント J | Kg·cm2 [lb·in·sec2 x10^-4] | 0.16 - 157 [1.4 – 1389]
位置検出器 | 標準 / オプション | リゾルバ / エンコーダ
温度監視 | N/A | PTC または NTC
ブレーキ | N/A | オプション
定格バス電圧 VDC | V | 325/565
認証 / マーキング | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
冷却方式 | N/A | 対流冷却

技術的特性 / 仕様

• シリーズ名称：ExD series
• モーター種類：AC同期サーボモーター（ブラシレス）
• 防爆規格：ATEX、IECEx、NEC、KOSHA、TRCU、CCC Ex
• 保護等級：IP67
• 標準位置検出器：リゾルバ；エンコーダはオプション
• 温度監視：PTC または NTC（オプション）
• ブレーキ：オプション
• 密封生涯潤滑のボールベアリング
• ローターバランス：ISO 1940 クラス G 6.3 準拠
• 慣性モーメント範囲：0.16 – 157 Kg·cm²
• トルク範囲：停止 0.52 – 66 Nm；定格トルク 0.44 – 40 Nm；ピークトルク 1.6 – 240 Nm
• 定格出力：0.359 – 8.378 kW
• 定格回転数範囲：2000 – 7800 min⁻¹ (rpm)
• 定格バス電圧：325 V / 565 V DC
• 冷却方式：対流
• 様々な用途に対応するモジュラー設計
