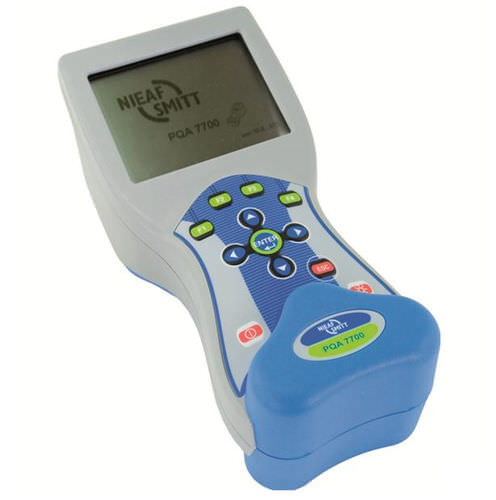

電気回路網用分析器 PQA 7700

電力品質携帯型

PQA7700は、4つの電流と4つの電圧測定チャンネルを備えた、ハンドヘルドで使いやすいポータブル電力品質アナライザです。堅牢な筐体に内蔵され、強力な機能を備えているため、産業界や公益事業における配電網の電力品質状態の監視、トラブルシューティング、分析に効果的に使用できます。 特徴 広い測定範囲の4つの電圧チャンネル：0 ÷ 1000 Vrms、CAT III/1000V 電流4チャンネル、自動クランプ認識と「オン・インスツルメント」レンジ選択機能付き 電力品質規格IEC 61000-4-30 Class Sに準拠。EN 50160サーベイ用にレコーダープロファイルを事前定義。 IEC 61557-12およびIEEE 1448に準拠した電力測定 正確な電力測定のための同時8チャンネル-16ビットAD変換（最小位相シフトエラー） 509種類の電力品質シグネチャを記録可能な、使いやすく強力なレコーダー 電圧イベントおよびユーザー定義アラームのキャプチャ 15時間の自立（バッテリー）供給 以下の測定機能を備えています： 電圧：電圧：真の実効値、ピーク値、クレストファクター（4チャンネル） 電流：真の実効値、ピーク、クレストファクタ（4チャンネル） 電力：有効電力、無効電力、皮相電力 力率、cos φ アンバランス、フリッカー測定 高調波解析：最大50 エネルギー（有効、無効、発生、消費） EN50160に準拠した電力品質分析 電源イベントの捕捉と記録（シャットダウン、中断、うねり、ディップ 突入電流の監視と記録 最大10個の調整可能なアラームの記録 波形表示とスナップショット
