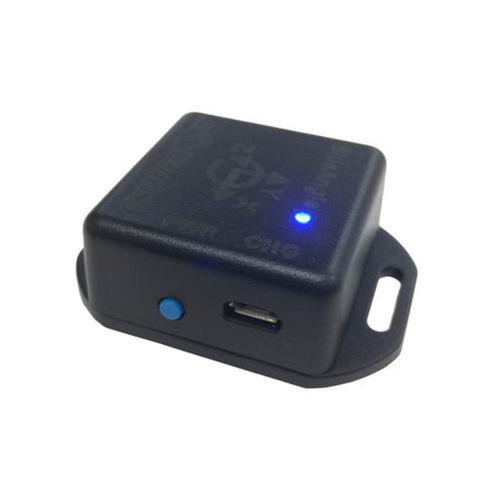

Bluetoothプロトラクタ BlueAngle

ワイヤレスデジタル電子

概要
BlueAngleはジャイロスコープ式のBluetooth角度センサーで、磁気ベースによりロータに簡単に取り付けられるよう設計されています。ロータとともに回転しながら回転角を計測し、50サンプル/秒のレートで最大20 m（最大約66 ft）範囲内のiPadへ無線送信します。BlueAngleはWireless Rotor Runout Kitの一部として使用され、無線ダイヤルゲージや角度センサーなどの他の無線計測器と組み合わせて、ロータの実際の輪郭を描画し、ランアウト試験や類似用途に利用できます。

クラウド / リモート読み取り
BlueAngleはブラウザベースのIoTプラットフォームを介したリモート/クラウドデータ収集に対応しています。Bluetooth計測器をクラウドゲートウェイに接続することで、どこからでもリアルタイムの読み取り値や履歴を確認できます。クラウド機能として、複数センサ接続、カスタマイズ可能なダッシュボード、スマートアラート/通知、読み取り履歴アクセス、リモートセンサ制御、ツリーマップ、地図表示、サマリ表示などの解析ツールがあります。クラウドサービスはサブスクリプション制です。

ソフトウェア

• iOS: Rotor Runoutアプリは無線ダイヤルゲージおよびBluetooth角度センサーと連携してロータのランアウト試験を行います。
• MultiGage Cloud: 工業向けのリモート監視、複数センサ接続、ダッシュボード、アラートおよび解析を提供するブラウザベースのIoTプラットフォーム。

同梱品

• BlueAngle x1
• USB充電ケーブル x1
• USB電源アダプタ x1
• 取扱説明書 x1
• 延長保証（オプション）

仕様（表）
寸法: 1.58 x 1.58 x 0.79"
分解能: 0.1°
無線データ送信レート: 50Hz
無線伝送距離: 最大66ft / 20m
動作温度: 32〜122 °F
充電式バッテリ: 150mAh
バッテリ寿命: 10時間
充電: 5VDC USB

技術仕様

• センサタイプ: ジャイロスコープベースのBluetooth角度センサー
• 取り付け: ロータに取り付けるための磁気ベース
• サンプリングレート: 50サンプル/秒（50Hz 無線伝送）
• 無線到達距離: 最大20メートル（約66 ft）
• 角分解能: 0.1°
• 外形寸法: 1.58 x 1.58 x 0.79インチ
• 動作温度: 32〜122 °F
• バッテリ: 充電式150 mAh、標準使用時間 約10時間
• 充電: USB経由 5 V DC
• 統合: ランアウトキットおよび対応する無線計測器・ソフトウェア（アプリおよびクラウドプラットフォーム）と併用して、輪郭/ロータ計測およびリモート監視を行う用途を想定
