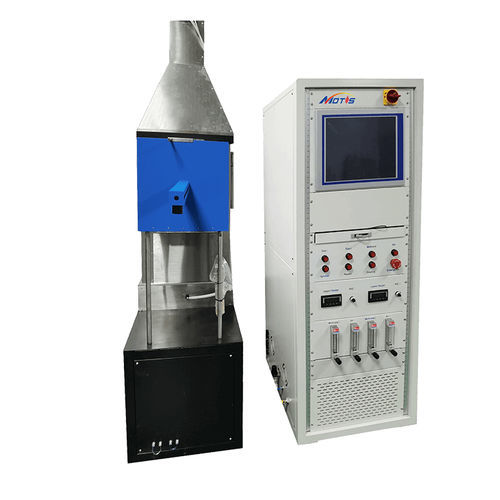

熱流束試験装置 OSU

自動材料産業用

OSU Rate of Heat Release Apparatusは、14CFR 25.853(d)、FAA Fire Test Handbook Chapter 5に従い、航空機キャビン材の熱放出率を測定するために使用されます。 OSU熱放出率試験の概要 試料を垂直に取り付け、試験室に押し込む。一定の温度で一定の気流を試験室内に供給し、3.5w/cm2 の熱放射とパイロット炎を試料の露出面に当てる。試験チャンバー通過前後の温度を測定することにより、燃焼試料からの熱放出率を算出する。 OSU試験は、航空機の以下の場所にある材料に適用されます： - 天井および壁パネル - パーティション - ギャレーの構造 - 大型キャビネットの壁 - 収納コンパートメント OSU熱放出率試験機の構成 - ステンレス製25mm断熱試験室、側面観察窓とガスケットドア付き。 - 4つの炭化ケイ素発熱体、タイプLL 508mm x 16mm。 - 発熱体は2台のPID温度コントローラーで制御され、安定した加熱放射を提供。 - 空気分配システムは21～24度の安定したエアフローを提供。 - 風量は毎秒0.04立方メートル。 - 空気冷却システムのためのチラーと熱伝達装置。 - 空気流を供給する高圧ブロワー。 - 熱放出率測定用サーモパイル、スタック内の5つの高温熱電対接合部、エアチャンバー内の5つの低温接合部。 - 中心部とコーナー部の熱流束密度を測定する2台の水冷式熱流束計。 - 自動システム校正用のメタンガスマスフローコントローラー。
