同時熱試験機器 OC-16989

対火反応自動燃焼

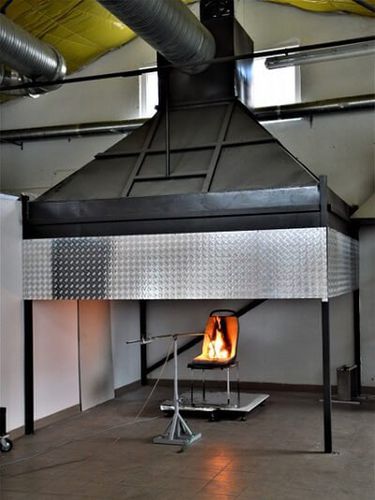

EN 16989 シート全体の火災挙動試験 EN 16989に準拠した鉄道車両用シートの熱量測定システムは、手順に従って準備・試験されたシート一式を使用して、鉄道車両用シートの燃焼挙動を測定する手段を提供します。また、シートの破壊行為の可能性を評価するための標準化された手順も規定されています。 試験シートは、換気の良い排気フードの下で、15kwのプロパンを流した点火源に供される。測定されるのは、熱放出率（HRR）、最大平均熱放出量（MARHE）、総発煙量（TSP）、炎の高さなどである。 EN 16989試験装置の構成 - 熱量測定システムには、試験室、集塵フードおよびダクト、計装化ダクト、マスフローコントローラー、校正用バーナーおよびマスフローコントローラー、データ収集システム、ガス濃度分析システム、ウィンドウズ操作ソフトウェアが含まれます。 - 圧力プローブ、熱電対、サンプリングプローブ、光学測定ユニットを含む計装ダクト。 - 圧力プローブはISO9705規格のステンレス製双方向プローブで、テフロンチューブを介して圧力トランスミッターに接続されている。 - 圧力トランスミッタは、統合収集部に設置され、圧力変化を短距離で正確に検出、レンジ0～250 Pa、精度±2.5 Pa、T90応答時間1秒未満。 - パイプ温度を測定する3個のK型熱電対、直径0.5mm、EN 60584の要件を満たす装甲絶縁K型熱電対。 - ステンレス製プローブで、素早く分解でき、洗浄が容易。
