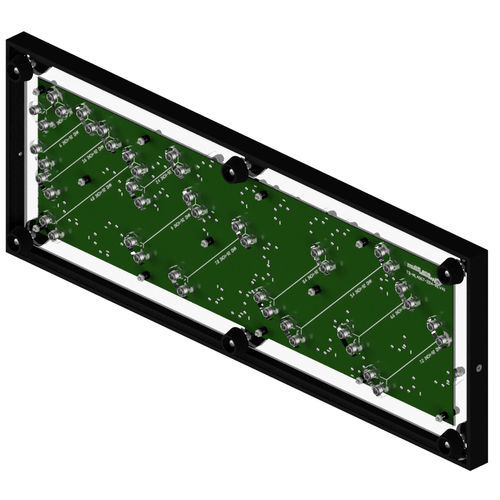

電気試験用モジュール ML4067-224

完全性インピーダンス電流パルス

112G/224G HSIOエコシステムにより、半導体ベンダーやシステム・ベンダーは、設計を検証するために新しい技術や手法に頼らざるを得なくなる。新しい等化手法は、損失の多い信号を回復するという大きな責任を担っており、現実的な環境で特性を評価する必要があります。 MultiLaneチャネル・エミュレーション・ボード/ISIボードは、この目的に理想的なツールです。入念に設計されたさまざまな差動テスト・トレースを特徴とするこのパッシブ・テスト・アクセサリは、DSP、モジュール、ギアボックス、その他の関連システムを実際の環境で校正またはストレス・テストするために、正確なISI（符号間干渉）を追加します。 ML4067-224 チャネル・エミュレーション・ボードには、1.2～9 インチの長さの 11 本のトレース・パスが含まれ、53.125 GHz のターゲット・ナイキスト周波数で 4～30 dB のターゲット損失があります。ML4067-224 は、使いやすく、コンパクトでポータブルな設計です。すべてのトレースは、1 mm または 1.85 mm コネクタで終端されています。 代表的なアプリケーション - IC バリデーション - 受信機のストレス試験 - Rxイコライゼーション検証 - OIF-CEI-112/224Gおよび関連するIEEE 802.3規格（dj、bs、ckなど）のチャネル・エミュレーション 主な機能 - ML4067-224 は、92 オームのトレースインピーダンスで、上面に 11 本のトレースパスを備えています。 - ボトム側にさらに 11 本のトレースパスを備え、トレースインピーダンスは 100Ωです。 - すべてのトレース・パスに適用可能な損失は4 dB～30 dB - 目標ナイキスト周波数53.125GHz - 基板全体が1mmまたは1.85mmコネクターで利用可能
