電気試験用モジュール ML4067-112

インピーダンス送受信機コンパクト

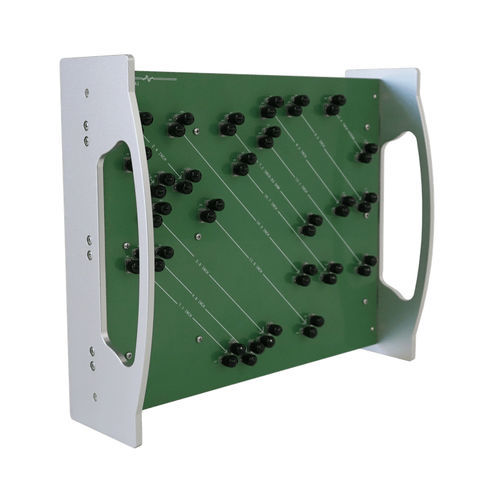

112G HSIOエコシステムにより、半導体ベンダーやシステム・ベンダーは、設計を検証するために新しい技術や手法に頼らざるを得なくなる。新しい等化手法は、損失の多い信号を回復するという大きな責任を担っており、現実的な環境で特性を評価する必要がある。 MultiLane ML4067-112-24/18 112Gチャネル・ボードは、この目的に理想的なツールです。入念に設計されたさまざまな差動テスト・トレースを特徴とするこのパッシブ・テスト・アクセサリは、DSP、モジュール、ギアボックス、その他の関連システムを実際の環境で校正またはストレス・テストするために、正確なISI（符号間干渉）を追加します。 ML4067-112-24 チャネル・エミュレーション・ボードには、1.2～14.3 インチの長さの 13 本のトレース・パスが含まれ、ターゲット・ナイキスト周波数 26 GHz で 2～24 dB のターゲット損失があります。ML4067-112-24 は、使いやすく、コンパクトでポータブルな設計です。すべてのトレースは 2.4 mm コネクタで終端されています。 主な特長 ML4067-112-24 は、豊富な機能を備えています： - 13 本のトレースパス：100 オーム 11 本、93 オーム 2 本 - 2 dB から 24 dB までの損失（2 dB 単位 - 6 dBトレースは使用不可 - トレース長範囲：1.2～14.3インチ - 目標ナイキスト周波数26 GHz - 各チャンネルボードについて、個別のテストレポートとsパラメータファイルを提供します。
