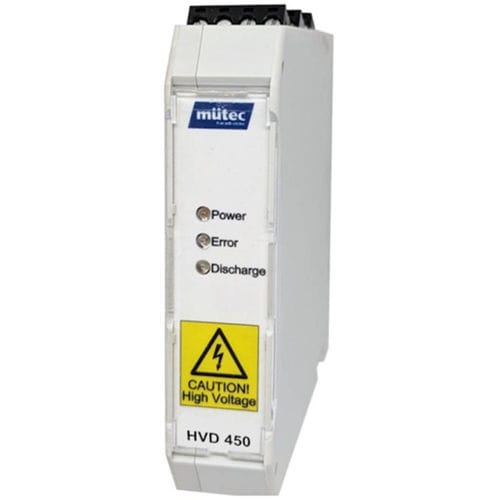

電源用搭載システム HVD 450

高圧電線用

概要
HVD 450は、高電圧DCリンクの制御放電用の摩耗のないスイッチングおよび管理ユニットです。放電はユーザー提供の放電抵抗を介して行います。機械式コンタクタの代わりにHVD 450は摩耗のない高電圧トランジスタを使用し、コンタクタの交換が不要で寿命を延ばします。機器は放電プロセスをインテリジェントに監視し、異常検出時に放電を停止します。

特長

• 放電電圧/電流: 最大1500 V DC、8 A（並列接続でより高い電流が可能）
• 放電時定数: 100 ms〜10 s、工場出荷時設定
• 入力: 放電開始信号、DCリンク
• 出力: ステータス出力、放電状態、エラー信号
• 供給電圧: 24 V DC
• 取付: DINレール（DIN EN 50022）

技術仕様

• 切替原理: 摩耗のない高電圧トランジスタ
• 異常検出時の自動停止を備えたインテリジェント監視
• 放電抵抗はユーザーによる提供が必要です
