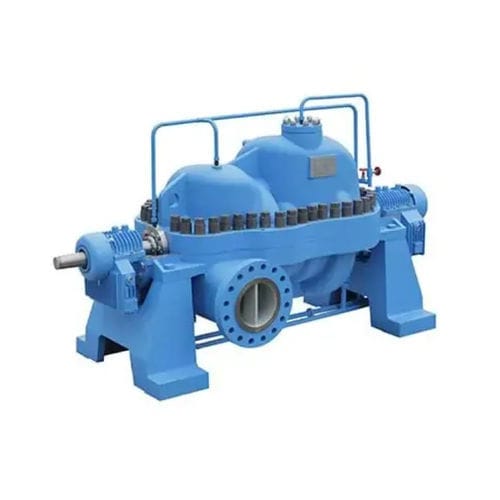

遠心ポンプ NDS

排水用オイル電動

ポンプの貝は軸線で水平に分かれて、上部はポンプ カバーです、より低い部分はポンプ ボディです、吸引の入口および出口はポンプ軸線の下のポンプ ボディにあります、インペラーは対称的に整理され、軸推圧は複雑なバランスをとるメカニズムなしで自動的にバランスをとられます。ポンプのシールは、メカニカルシールを採用しています。中心線は独立したポンプ脚構造を支持し、ベアリング本体は空冷構造を採用し、両端のベアリングの外側にファンがあり、放熱に便利である。 軸封はメカニカルシールを基本構成とし、ポンプ本体はセンターライン支持構造を採用しています。軸受部は空冷式油潤滑軸受部を標準構成とし、駆動端はラジアル荷重に耐える滑り軸受を採用し、非駆動端は2つのアンギュラコンタクト軸受と滑り軸受を装備しています。インペラは、両側に配置された同数のインペラで軸方向スラストのバランスを取るように設定されています。ポンプの軸方向の分割構造はメンテナンスに便利で、ポンプカバーを開けるだけでよく、シーリングリングの分割半構造はメンテナンスをより便利にし、シーリングリングはインペラを取り外さずに交換でき、入口と出口のパイプラインを分解する必要がありません。 特徴および利点 ポンプの耐キャビテーション性を向上させます。 加圧水室はダブルボリュート構造を採用し、ラジアル方向の力は理論上完全にバランスされています。 駆動端はテーパーシャフトの設計で、カップリングの分解が容易です。
