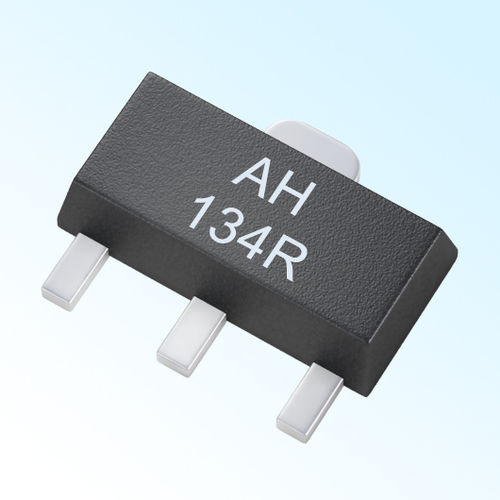

ホール効果電磁センサー AH3134R

SMDスイッチ機能付き

デジタルユニポーラホールIC 1 特徴と利点 高感度デジタル出力 全温度範囲で安定 広い動作電圧範囲。 4.5V ~ 24V 機械的ストレスに対する強い耐性 △ 逆電源保護 非接触出力、安全性と信頼性 TO-92UA, SOT-23-3L, SOT-89パッケージオプション EU RoHSおよびREACHに準拠して開発 2 アプリケーション例 カーエレクトロニクス、コンシューマーエレクトロニクス、インダストリアルエレクトロニクス △ 水流検知 電子ステアリングコラムロック ドアラッチシステム△ シート調整 △ 速度計測、タコメーター △ モーターコントロール △ ブラシレスDCモーター 4 一般的な説明 AH3134R は、シングル出力のデジタルユニポーラホール IC です。AH3134Rホールセンサは，逆電圧保護回路，電圧レギュレータ，温度補償回路，ホール電圧発生回路，信号増幅器，シュミットトリガ，オープンコレクタ出力ドライバ，内蔵プルアップ抵抗などを1つのシリコンチップに内蔵しています。電圧レギュレーターと温度補償回路を内蔵し、広い電圧・温度範囲で安定した動作を実現しています。また、逆電圧保護回路を搭載しているため、逆電圧によるセンサーの破損を防ぐことができます。 バイポーラ技術を採用したAH3134Rは、より安定した信頼性を備えています。3種類のパッケージタイプがあります。パッケージはSOT-23-3L（Type M）、SOT-89（Type S）、TO-92UA（Type UA）の3種類があります。各パッケージは鉛（Pb）フリーで、リードフレームには100%マットなスズメッキが施されています。
