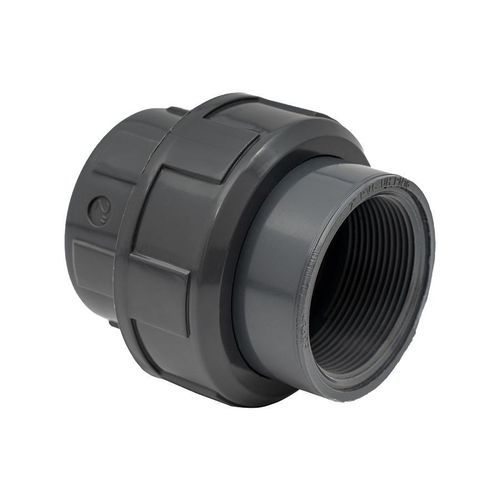

連結用配管用継手 UN82 series

ユニオンねじ式硬質塩化ビニル製

製品名
Oリング付ユニオン UN82 — スムース／ねじ込み端

製品情報

• ブランド: U-PVC PRESSURE FITTINGS
• カテゴリ: アダプターシリーズ
• 種類: Oリング付ユニオン（スムース / ねじ込み）
• 材質: U-PVC
• SKU:

概要
Oリング付ユニオン UN82 は U-PVC 圧力配管の接続用です。バリアントによりスムース端またはねじ込み端が利用可能です。寸法および梱包はデータシートを参照してください。

データシート（寸法 / 梱包）
Code | dxG | L | L1 | Z1 | Z2 | G1 | E | O-Ring | Gr | Pack | Box
UN82N020B | 20x1/2 in | 16 | 16.5 | 3 | 11 | 1 in | 42 | 4081 | 42 | 180 | S
UN82N025C | 25x3/4 in | 19 | 19.5 | 3 | 13 | 1 1/4 in | 52 | 4112 | 70 | 220 | M
UN82N032D | 32x1 in | 22 | 22.5 | 3 | 13 | 1 1/2 in | 59 | 4131 | 95 | 150 | M
UN82N040E | 40x1 1/4 in | 26 | 27 | 3 | 17 | 2 in | 72 | 6162 | 155 | 80 | M
UN82N050F | 50x1 1/2 in | 31 | 30 | 3 | 24 | 2 1/4 in | 79 | 6187 | 210 | 120 | M
UN82N063G | 63x2 in | 38 | 30 | 3 | 30 | 2 3/4 in | 96 | 6237 | 390 | 60 | M
UN82N075H | 75x2 1/2 in | 44 | 36 | 3 | 30 | 3 1/2 in | 119 | 6312 | 625 | 35 | L
UN82N090I | 90x3 in | 51 | 50 | 5 | 36 | 4 in | 134 | 6362 | 820 | 24 | L
UN82N110L | 110x4 in | 61 | 63 | 5 | 40 | 5 in | 163 | 6450 | 1280 | 12 | L

利用可能なバリエーション

• UN82N020B
• UN82N025C
• UN82N032D
• UN82N040E
• UN82N050F
• UN82N063G
• UN82N075H
• UN82N090I
• UN82N110L

特長 / 技術仕様

• 製品: Oリング付ユニオン、スムース端またはねじ込み端を用意
• 素材系: U-PVC（ブランド: U-PVC PRESSURE FITTINGS）
• シリーズ: アダプターシリーズ
• 対応サイズ: dxG および寸法データはデータシート参照
• 梱包: バリアントごとのパックおよびボックス数量はデータシートに記載
• O-Ring と Gr コード: 各バリアントのデータシートに記載
