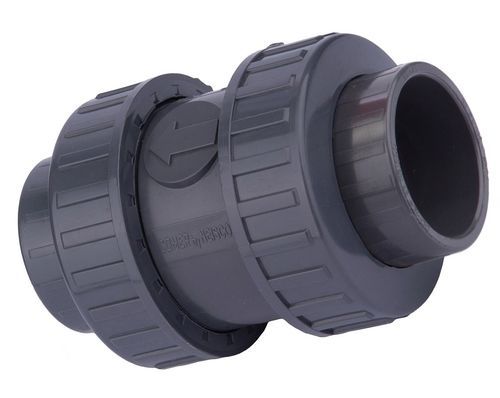

ボールチェックバルブ CVD13 series溶接用メス逆流防止
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボール式
- 本体
- メス, 溶接用
- 用途
- 化学産業用, 逆流防止, 水システム用
- 素材
- 硬質塩化ビニル製
- その他の特徴
- コンパクト, ライン用
- 呼び径
最少: 15 mm
(0.591 in)最大: 100 mm
(3.937 in)- 圧力
最少: 10 bar
(145 psi)最大: 16 bar
(232.1 psi)
詳細
短い説明
溶剤接着用BSメスソケット付きの逆止弁。UPVC製で、耐食性を要する配管用途に適しています。
製品ファミリー
UPVC VALVES - Check Valves
主な情報
概要
CVD13はUPVC製のコンパクトな逆止弁で、給水・化学配管システムの逆流防止に適しています。BSメスソケットへの溶剤接着で取り付けるため、漏れを抑えた確実な接続が得られます。DN15〜DN100の標準径で提供されます。
データシート（行）
コード | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD13N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD13N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 168 | 90 | M
CVD13N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 246 | 60 | M
CVD13N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 360 | 35 | M
CVD13N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 552 | 18 | M
CVD13N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 931 | 10 | M
CVD13N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD13N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2810 | 3 | M
CVD13N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4690 | 2 | M
利用可能なバリアント
注記
材質: UPVC。接続方式: 溶剤接着用BSメスソケット。
仕様 / 技術情報
溶剤接着用BSメスソケット付きの逆止弁。UPVC製で、耐食性を要する配管用途に適しています。
製品ファミリー
UPVC VALVES - Check Valves
主な情報
- タイプ: 逆止弁
- Brand: U-PVC Check Valves
- 材質: UPVC
- 接続: 溶剤接着用BSメスソケット
- 公称圧力 (PN): バリアント参照（通常10〜16）
概要
CVD13はUPVC製のコンパクトな逆止弁で、給水・化学配管システムの逆流防止に適しています。BSメスソケットへの溶剤接着で取り付けるため、漏れを抑えた確実な接続が得られます。DN15〜DN100の標準径で提供されます。
データシート（行）
コード | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD13N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD13N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 168 | 90 | M
CVD13N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 246 | 60 | M
CVD13N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 360 | 35 | M
CVD13N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 552 | 18 | M
CVD13N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 931 | 10 | M
CVD13N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD13N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2810 | 3 | M
CVD13N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4690 | 2 | M
利用可能なバリアント
- CVD13N0200 — 1/2" (DN15)
- CVD13N0250 — 3/4" (DN20)
- CVD13N0320 — 1" (DN25)
- CVD13N0400 — 1 1/4" (DN32)
- CVD13N0500 — 1 1/2" (DN40)
- CVD13N0630 — 2" (DN50)
- CVD13N0750 — 2 1/2" (DN65)
- CVD13N0900 — 3" (DN80)
- CVD13N1100 — 4" (DN100)
注記
材質: UPVC。接続方式: 溶剤接着用BSメスソケット。
仕様 / 技術情報
- タイプ: 逆止弁
- Brand: U-PVC Check Valves
- 材質: UPVC
- 接続: 溶剤接着用BSメスソケット
- 公称圧力 (PN): バリアントごとの値（通常10〜16）
- 利用可能なコードとサイズ: CVD13N0200, CVD13N0250, CVD13N0320, CVD13N0400, CVD13N0500, CVD13N0630, CVD13N0750, CVD13N0900, CVD13N1100（寸法はデータシート参照）
- グラム（Gr）および梱包/箱データは各バリアントのデータシートに記載
