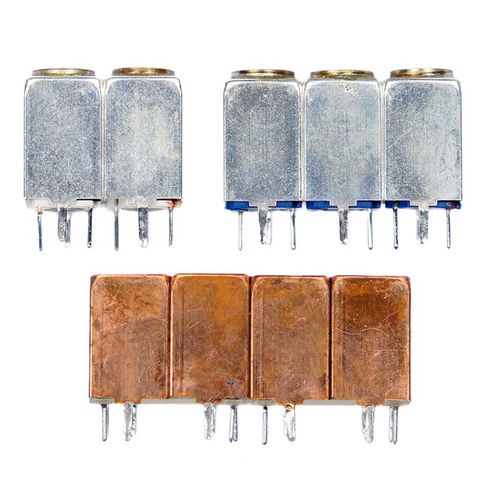

帯域通過フィルタ回路

パッシブRF

320MHz〜2500MHzの範囲の 通信システム用コンポーネントアプリケーションおよび説明コードレス電話やモバイルトランシーバなどの通信システムでは、 高選択性のRFフィルタ回路が必要です。 当社は、 このようなアプリケーションで性能を向上させる一連のらせんフィルタを開発しました。 非常に高い周波数では、従来の共振回路は、例えば、同軸線回路、空洞またはLecher線ほど良くありません。 同軸線回路の機械的寸法は、内部導体をらせん状に巻くことによって低減することができる。 このようならせん内部導体の伸張長さは、4分の1波長にほぼ等しい。 調整は金属コアアジャスタを動かすことによって行われ、螺旋の上端では静電容量が増加し、螺旋の中央ではインダクタンスが減少する。 静電容量調整の場合、金属アジャスタスクリューがスクリーニング缶に接続されます。 らせんの下端は最大電流を運ぶため、誘導 出力または入力に最適なエリアです。 これらの目的のために、巻線タップを使用するか、螺旋巻線は、端部に接地されたプリント回路基板上の経路によって継続することができる。 プリントされた経路は一定のインダクタンスを有し、その付加はらせんのインダクタンスを増加させる、すなわち、その周波数を低下させる。 らせんと印刷経路のジョイントは、変圧器を作成したり、システム内の他の要素のインピーダンスを一致させるために使用できます。
