概要

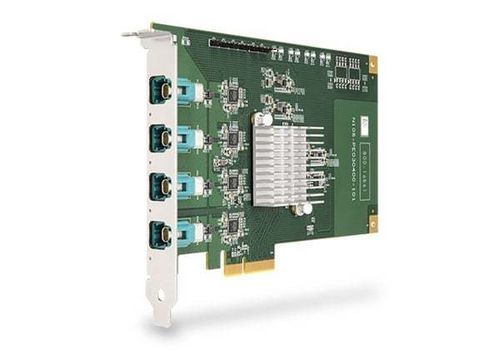

PCIe-AE304bp は、ファンレスで広温度対応のシングルスロット半長PCIe拡張カードで、車載試験、検証、エッジコンピューティング向けに4つのネイティブ100/1000BASE‑T1ポートを提供します。外部メディアコンバータなしでLiDARやレーダーなどの高帯域センサに直接接続できます。

導入
100/1000BASE‑T1 は、ADAS や自動運転の開発において、スケーラブルで軽量、スペース効率に優れた通信基盤を提供します。シングルペア配線とロッキング式 H‑MTD コネクタにより配線の複雑さを低減し、データ量の多いセンサ向けに高スループットのリンクを実現します。PCIe-AE304bp は決定論的な接続性と高精度な時刻同期が求められる試験プラットフォームやエッジシステムを想定しています。

設計と統合
本カードは Marvell 88Q2221M を4基搭載し、100/1000BASE‑T1 のソフトウェア設定によるマスター/スレーブ構成に対応します。標準の x4 スロットで PCIe Gen2 x4 のホストレーンを必要とし、外部コンバータなしで x86 ベースのホストに直接実装できます。ロッキング式 H‑MTD インターフェースにより振動による接続不良を低減します。IEEE 1588 PTP をサポートし、接続されたセンサとサブマイクロ秒精度の時刻同期が可能です。

主な特長

• H‑MTD コネクタによる 4× IEEE 802.3bw/bp 100/1000BASE‑T1
• PCI Express Gen2 x4 インターフェース
• シングルスロット、半長カードフォームファクタ
• ファンレス動作 -25°C ～ 70°C
• ドライバ準備済み、1000/100BASE‑T1 はソフトウェアでマスター/スレーブ設定可能
• 確認済み Linux サポート（Ubuntu）

仕様
バスインターフェース: PCI Express Gen2 x4
PHY: 4× Marvell 88Q2221M、100/1000 Mbps リンク速度をサポート
ポート: 4ポート H‑MTD 100/1000BASE‑T1
ケーブル: 非シールドツイストペア（UTP）最大 15 m 対応
H‑MTD コネクタタイプ: Z コード
寸法: 167.7 mm（W）× 111 mm（H）
動作温度: -25°C ～ 70°C（ファンレス）
保管温度: -40°C ～ 85°C
湿度: 10% ～ 90%（結露無きこと）
EMC: CE / FCC Class A（EN 55032 & EN 55035）

検証済みホスト構成
検証済み OS: Ubuntu 20.04 / 22.04 / 24.04
システム注意: PCIe-AE304bp は最小バッファで低レイテンシ動作を想定して設計されています。BIOS 設定、PCIe スロット構成、OS/ストレージの選択は安定性に影響する可能性があるため、試験やエッジ環境への統合時は検証済み構成を参照してください。

発注情報
PCIe-AE304bp — 4ポート 100/1000BASE‑T1 Automotive Ethernet 802.3bw/bp PCIe カード
