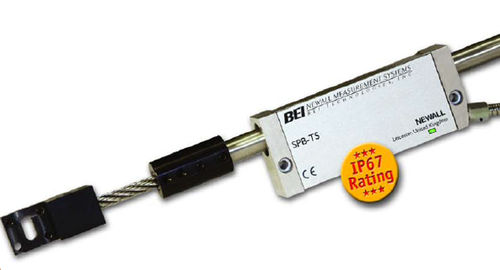

絶対リニアエンコ—ダ SPB-TT/TS
誘導型溶封5VDC

絶対リニアエンコ—ダ
絶対リニアエンコ—ダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
絶対
技術
誘導型
機械的特性
溶封
供給電圧
5VDC
保護レベル
IEC, IP67, NEMA, EMC, 浸水可能
用途
プレス ブレーキ機用
長さ

277.5 mm
(10.925 in)

分解能

最少: 1 µm

最大: 10 µm

動作温度

最少: -20 °C
(-4 °F)

最大: 70 °C
(158 °F)

詳細

ニューオールのSPBリニアエンコーダは、プレスブレーキ業界の過酷な要求に応えるために特別に設計されています。ニューオールの費用対効果の高いエンコーダは、衝撃、振動、汚染に対する高い耐久性を備えています。 - プレスブレーキのたわみによるラジアル方向の動きに対して最大±3mmの許容範囲 - 故障や汚れの原因となる光学部品がない誘導型システム - 単一または周期的なリファレンスマーカーを使用可能 - 特許出願中の自動調芯マウント機構 - RS422 差動矩形波出力 - 簡単な取り付け、可動部なし - 完全密閉型、IP67等級 - 衝撃と振動に強い 仕様 精度等級 - ± 10µm (± 0.0004in) 全長 - トラベル + 277.5mm (10.93in) 保管温度範囲 -20~70ºC(-4~158ºF) 動作温度範囲 - 0~55ºC (32~131ºF) EMC準拠 - BS EN 50081-2 & BS EN 50082-2 移動力 - <5N 侵入保護レベル - IP67、完全水没可能(IEC 529) - NEMA 6を上回る。 振動 (55-2000Hz) - 30g / 294m/s2 (IEC 68-2-27) 衝撃(11ms) - 100g / 980m/s2 (IEC 69-2-6) 基準マーク - SPB-TS = 4, スケール端から 50.8mm ごとに表示 SPB-TT = 移動量に沿って12.7mm毎の周期的なマーク 電源 - 5VDC ± 5% <85mA 最大加速度/減速度/ 10g/100m/sを実現。 最大トラバース速度 - 1m/s 出力タイプ - RS422 差動クアドラチャー 分解能 (µm/m) - 1µm, 5µm または 10µm マウントアライメント公差 - ± 3mm (プレスクローズ)

---
