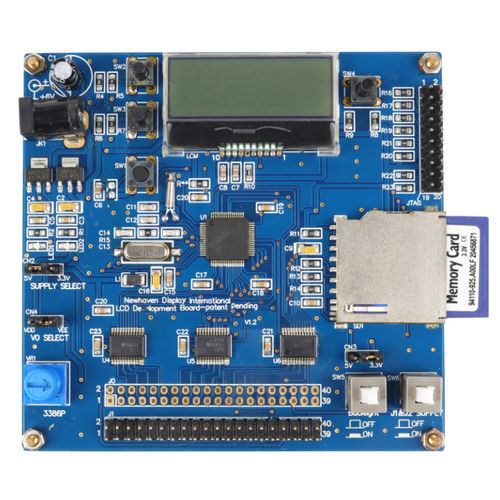

評価用キット NHDev Development Board

このNHDev開発ボードV2.0は、当社のTFT、COG、キャラクタLCD、グラフィックLCD、OLEDディスプレイの評価やプロトタイピングを行うためのものです。このボードは、STM32F103 Cortex-M3マイクロコントローラをベースにしています。このデバイスは、当社のディスプレイ・モジュールのほとんどをサポートするようにあらかじめプログラムされており、サポートされているディスプレイ用の画像やテキスト・ファイルがあらかじめロードされたSDカードが含まれています。PCを使用して再ロードまたは編集することにより、カスタム・デザインの画像やテキストを使用してディスプレイを評価することができます。 本開発ボードは、バックライトイネーブルスイッチ、コントラスト調整用可変抵抗器、3プッシュボタンユーザーインターフェイス、MPUリセットスイッチ、プログラミング用ARM2x10ピン配置のJTAG接続など、多くの機能を備えています。また、2.54mmピッチのLCD開発用出力端子とスルーホールを備えています。電源はDC6Vで、ジャンパにより+5V、3.3VのLCD電源が選択可能です。詳細なユーザーガイドと対応ディスプレイ一覧をご覧になるには、上の仕様のリンクをクリックしてください。LCDインターフェースケーブルは別売りです。
