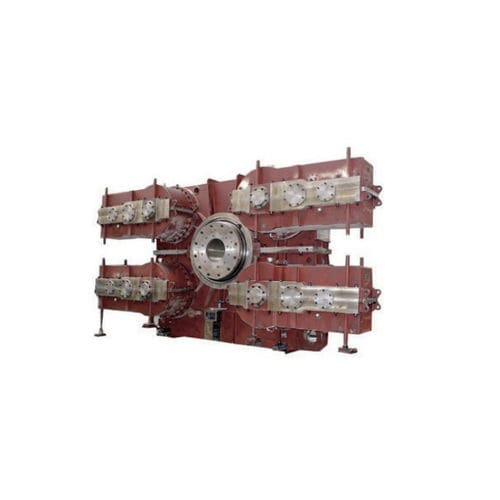

コンベヤー式傾斜システム

転炉傾斜装置は、酸素トップブロー転炉の炉体を安定して傾斜させ、正確に位置決めする装置で、製鉄設備では、転炉への溶鉄の投入、鋼材の叩き出し、材料の追加、炉の補修などの一連の技術作業の仕上げに使用されます。NGCの転炉傾動装置は、主にAC可変周波数モーター、一次減速機、二次減速機、トルクアームバランス装置を搭載しています。 駆動方式は、完全懸垂型のフレキシブルな4点メッシュタイプで、トルクアームの運動バランス機構を採用しています。 NGCコンバーターの傾動装置は、低速、高負荷、高速度比、頻繁な起動と停止を特徴とするコンバーター製鉄用のトランスミッション装置の重要な部分です。また、大きな動荷重にも耐えられ、劣悪な作業環境にも対応できます。 特徴 大トルク伝達 完全懸垂型のフレキシブル構造 主要技術パラメーター 仕様30-300 T 最大トルク最大トルク： 6,500 kN.m 過負荷トルク：15,000 kN.m スペード比：520-1,200 用途 転炉鋼製造 装置
