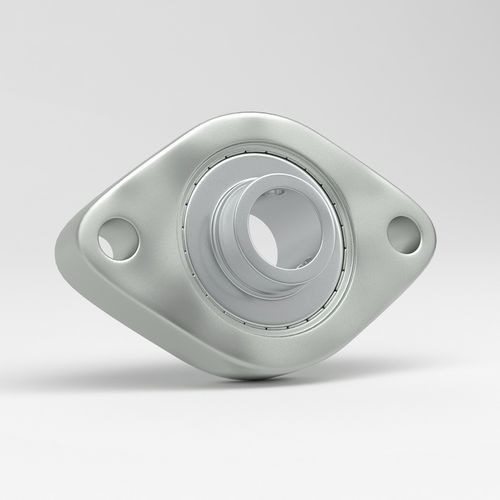

フランジ取り付け軸受ユニット SFD

自動整合楕円形ステンレススチール

製品概要 ステンレス製の楕円形2穴フランジベアリングユニット（タイプSFD）は、SSBインサート（セットスクリューロック付き）を採用し、衛生的な設計と低メンテナンス性により食品業界やその他の過酷な環境に適しています。ベアリングとハウジングは高品質に仕上げられています。

主な特徴と利点

• ハウジング：ステンレス鋼 AISI 304（用途によりAISI 316の記載あり）
• ベアリング：ステンレス鋼 AISI 440C
• グリースニップル：ステンレス鋼 AISI 304 M6x1 mm
• 表面コーティング不要、滑らかで研磨された衛生的な仕上げ
• 優れた寿命と耐腐食性
• 使用温度範囲：-30°C～+120°C

対応サイズ シャフト径 — カタログ番号
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

インサートとロック ステンレス製ベアリングインサート、セットスクリューロック（SSB Yインサート）。

用途 SFD楕円形2穴フランジベアリングユニット（SSB Yインサート搭載）は、高強度で耐腐食性に優れたソリューションで、衛生的・産業用途に適しています。コンパクトな楕円形フランジ設計により安全な取り付け、安定したシャフト支持、振動低減を実現します。

適用業界

• 食品加工産業 — コンベア、スライサー、食品取扱機器など、衛生性と耐腐食性が重要な用途
• 製薬産業 — 無菌生産環境での衛生要件を満たす用途
• 飲料産業 — 瓶詰め、充填、醸造設備など、湿気や薬剤にさらされる環境
• 化学工業 — 腐食性物質を扱う加工環境

材料と構造 SFDユニットのハウジングはAISI 304またはAISI 316ステンレス鋼製で、優れた耐食性と洗浄性を提供します。SSB YインサートはAISI 420またはAISI 440ステンレス鋼製（ベアリング参照としてAISI 440C）で、高硬度・耐摩耗性・機械的強度を確保します。滑らかで研磨された表面は衛生基準に適合し、洗浄環境でのメンテナンスを容易にします。

Yインサートベアリング AISI 420またはAISI 440製Yインサートベアリングは自己整列性、摩擦低減、寿命延長を提供します。AISI 420は中程度の耐食性、AISI 440は厳しい環境での耐久性に優れます。

技術仕様

• モデル／シリーズ：SFD（楕円形2穴フランジベアリングユニット）
• インサートタイプ：SSB Yインサート（セットスクリューロック付き）
• ハウジング材質：AISI 304（オプション AISI 316）
• ベアリング材質：AISI 440C
• インサート材質オプション：AISI 420 または AISI 440
• グリースニップル：ステンレス AISI 304、M6x1 mm
• 表面：滑らかで研磨された衛生的仕上げ
• 動作温度範囲：-30°C～+120°C
• サイズ／カタログ：Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• 典型用途：食品加工、医薬、飲料、化学プロセス
