空圧バルブアクチュエータ A series

回転式複動式スプリングリターン単動式

概要

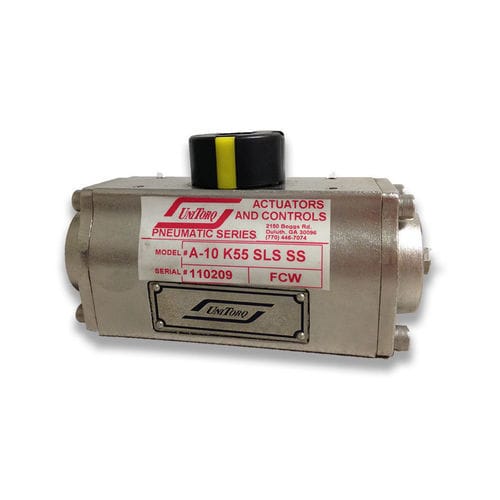

UniTorq A-Series 空気圧アクチュエータは、過酷な産業用途向けに設計されています。鋳造タイプの304または316ステンレス製ボディを備え、複数のサイズ（A10、A30、A73、A148、A295、A470、A586、A1213）で提供されます。ダブルアクション（両動作）およびスプリングリターン（ばね戻し）構成があり、腐食性環境向けにステンレス製ソレノイドバルブも選択可能です。

用途 / 環境

• 化学処理・製造
• 沿岸および海洋設備
• 食品・飲料製造
• 製薬製造および苛性物質を扱う施設

性能およびトルクデータ
両動作（ダブルアクション）のトルク値は、供給圧40、60、80、100、120 PSIで示されています。スプリングリターンのトルク値は複数のスプリング設定で利用可能です。

• A10 — 両動作トルク (in-lbs) 40 / 60 / 80 / 100 / 120 PSI: 74 / 111 / 148 / 184 / 221；スプリングリターントルク（各種スプリング）: 3, 49, 31, 25, 43, 62, 80, 99, 117, 135, 154, 172, 190
• A30 — 173 / 260 / 347 / 434 / 520；スプリング: 3, 111, 73, 63, 101, 149, 188, 236, 274, 323, 361, 409, 448
• A73 — 376 / 564 / 752 / 940 / 1128；スプリング: 3, 246, 168, 130, 208, 318, 396, 506, 584, 694, 772, 883, 961
• A148 — 803 / 1204 / 1605 / 2007 / 2408；スプリング: 3, 523, 336, 280, 467, 681, 868, 1083, 1269, 1484, 1671, 1885, 2072
• A295 — 1252 / 1878 / 2504 / 3130 / 3756；スプリング: 3, 833, 556, 420, 696, 1046, 1322, 1672, 1948, 2298, 2574, 2924, 3200
• A470 — 2140 / 3211 / 4281 / 5351 / 6421；スプリング: 3, 1370, 911, 771, 1230, 1841, 2300, 2911, 3370, 3981, 4440, 5051, 5510
• A586 — 3262 / 4892 / 6523 / 8154 / 9785；スプリング: 3, 2213, 1483, 1049, 1778, 2680, 3409, 4310, 5040, 5941, 6671, 7572, 8301
• A1213 — 6422 / 9633 / 12844 / 16056 / 19267；スプリング: 3, 3819, 2767, 2603, 3655, 5814, 6866, 9025, 10078, 12236, 13289, 15447, 16500

オプション

• 過酷/腐食性環境向けのステンレス製ソレノイドバルブ
• スプリングリターンモデル向けの複数のスプリング設定（K#）で始動/終端トルクを調整可能
• トルクや圧力仕様に応じたモデル選定

資料

• UniTorq A-Series (Stainless Steel) (PDF)
• 追加の技術資料および詳細仕様については、サイトの Engineering Documents セクションを参照してください
