UVLED NVSU233B (365nm)

正方形

概要

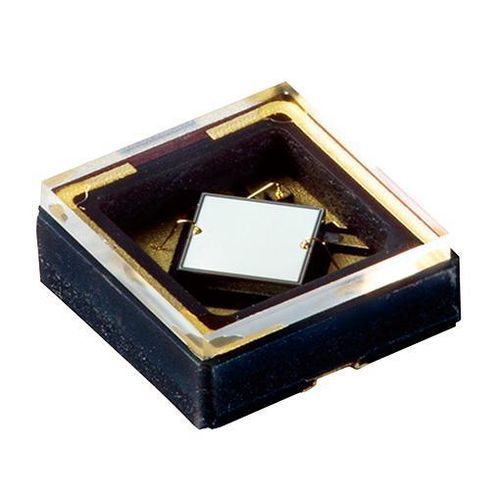

NVSU233B (365nm) は、3.5×3.5×1.23 mm の表面実装型（SMD）UV-A LED です。表面実効波長は365 nm（UVA）で、UV硬化、リソグラフィ、蛍光励起などの産業用UV-A用途に適しています。

製品バージョン
前: -
現行: NVSU233B (365nm)
次: -

製品情報

• 生産状況: 量産中（推奨モデル）
• 販売開始: 2021年10月
• 梱包数量: リール 1 巻あたり 1400 個
• パッケージサイズ: 3.5 × 3.5 × 1.23 mm
• 代表/公称波長: 365 nm（UVA）
• レンズ供給元: ASAHI RUBBER INC.

ダウンロード（抜粋）

• NVSU233B(T)-E(4890F)U365x U385x U395x.pdf（仕様書）
• NVSU233B(U365)_LightTools.zip（光分布データ）
• NVSU233B(U365)_Zemax.zip（光学データ）

適用ノート（抜粋）

• Handling Precautions for the Nichia UV LEDs（取り扱い注意事項）
• The Dangers of Ultraviolet Rays and Handling Precautions for UV LEDs（紫外線の危険性とUV LEDの取り扱い上の注意）
• Thermal Design Considerations for the SMD Type UV LEDs（SMD型UV LEDの放熱設計に関する考慮事項）

仕様（技術データ）

• 型番: NVSU233B
• 商用名称: NVSU233B (365nm)
• パッケージサイズ: 3.5 × 3.5 × 1.23 mm
• パッケージ種類: SMD（表面実装）
• 公称波長: 365 nm（UVA）
• 色 / 用途: UVA（産業用UV-A用途）
• 生産状況: 量産中（推奨モデル）
• 販売開始: 2021年10月
• 梱包数量: リール 1 巻あたり 1400 個
• ダウンロード可能な仕様書: NVSU233B(T)-E(4890F)U365x U385x U395x.pdf
