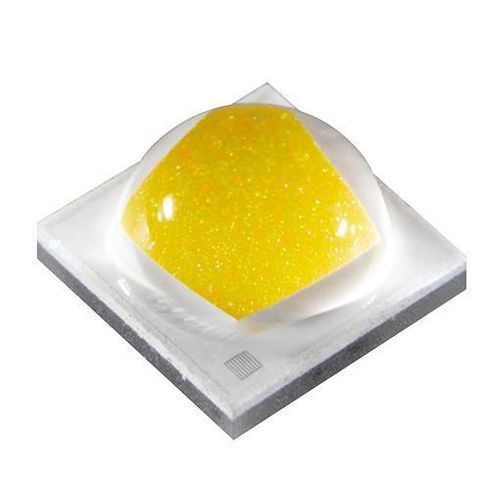

白LED NVSW119F-V1

正方形SMD照明用

概要

• パッケージ寸法：3.5×3.5×2.3 mm
• 色：白色

適用例

• 街路灯（Streetlight）
• High/Low Bay
• スポットライト
• フラッドライト
• エリアライト

製品バージョン

• 前世代：NVSW119F
• 現行：NVSW119F-V1
• 次世代：-

製品情報

• 生産状況：Not for new design
• 発売開始：2020/03
• 梱包数量：1リールあたり3000個

標準仕様

• 出力（Wattage）：2.07 W
• 順電圧：2.96 V
• 光束（公称）：312 lm
• 条件：

  • I_F = 700 mA
  • T_j = 25 ℃
  • 相関色温度：5000 K
  • 演色性：Ra ≥ 80、R9 > 0

ランク（光束 BIN 表）
ヘッダー：CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

ダウンロード / データ
利用可能：機種別データシート、配光データ、SPICE、CAD ファイル等（設計・技術検討用）。

特長 / 技術仕様

• 型番：NVSW119F-V1
• パッケージ寸法：3.5 × 3.5 × 2.3 mm
• 色：白色
• 出力：2.07 W
• 順電圧：2.96 V
• 公称光束：312 lm（5000 K、IF = 700 mA 時）
• 測定条件：IF = 700 mA、Tj = 25 ℃、5000 K、Ra ≥ 80、R9 > 0
• 生産状況：Not for new design
• 発売日：2020/03
• 巻当たり数量：3000 個
