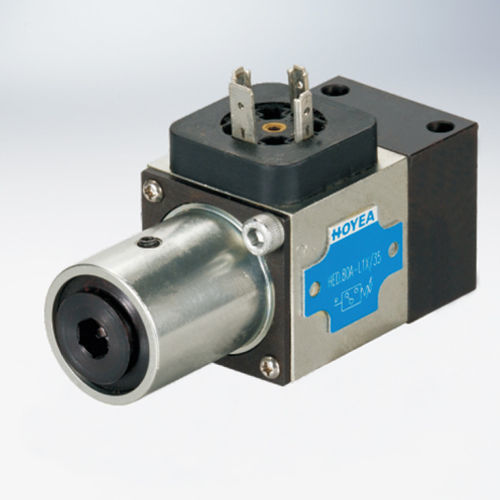

ピストン式圧力スイッチ HED 8

絶対オイル用IP65

水電式圧力スイッチHED 8型はピストン式圧力スイッチです。基本的に、ハウジング、ピストン、圧縮スプリング、調整エレメント、マイクロスイッチを備えた取り付けキットで構成されています。監視する圧力が設定圧力以下の場合、マイクロスイッチが作動します。監視圧力はノズルを介してピストンに加えられます。ピストンはスプリングプレートによって支持され、圧縮スプリングの連続的に調整可能な力に抗して作動します。スプリングプレートはピストンの動きをマイクロスイッチに伝え、設定圧力に達するとマイクロスイッチを開放します。これにより、回路の設定に応じて電気回路のオン/オフが切り替わります。スプリングプレートのメカニカルポジティブストップは、機械的破壊による急激な圧力低下や過圧力の場合にマイクロスイッチを保護します。圧縮スプリングの圧縮を防ぎます。
