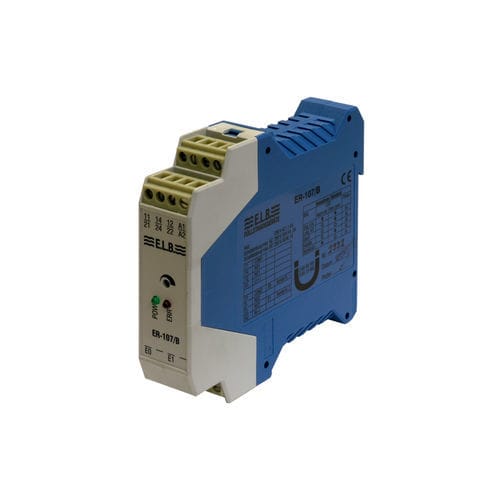

導電性レベルスイッチ ER-107/B

液体用ステンレススチール製SPDT

導電性液体の極限レベル検出、測定システムは二重ロッド電極とER-107リレーで構成されます。 -オーバーフィルカットアウト装置（WHG§19に準拠 -スリムな構造、幅はわずか22.5mm -感度調整可能 -SPDT (2 x)による無電位出力 -電源 230 V AC ±10% 48-62Hz, 24 V DC ±10% (オプション) 構造 オーバーフィルカットアウト装置は、ピックアップ（導電性二重電極）と電極リレーER-107型から構成されています。出力には2値のスイッチング信号が出力されます。この信号は直接、または信号増幅器を介して報知器、制御部およびその制御素子に送られます。試験証明書のないオーバーフィルカットアウト装置のコンポーネントは、装置の承認原則（ZG-ÜS）のセクション3および4に適合している必要があります。 機能 電極リレーER-107は、測定電圧を供給し、ピックアップに内蔵された抵抗器を介して信号線に「作動電流」を流させます。この作動電流が遮断されると(ケーブルの断線など)、ER-107はこれを検知して表示し、ソース接点はアラーム状態に切り替わります。容器の充填レベルが導電性ピックアップのロッドに達すると、測定電流が導電性液体を介して流れるようになります。この電流は作動電流より大きく、ER-107で検出され、アラームメッセージが生成されます。 感度はポテンショメーターでプローブの応答範囲内に調整することができます。 ER-107の機能は閉回路電流の原理に基づいています。リレーのアラーム状態は、デバイスのデッドコンディションに対応します。
