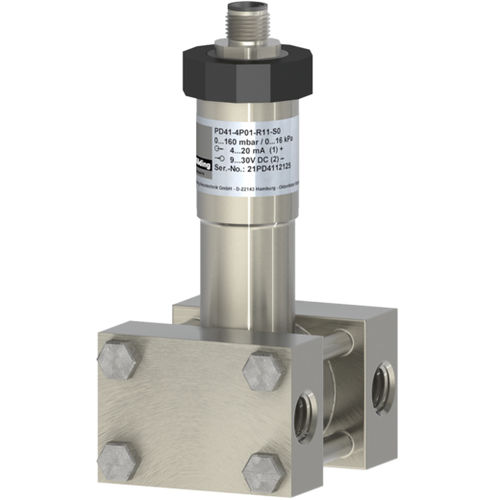

差圧センサ PD41

メンブレンピエゾ抵抗型アナログ

PD40/41差圧トランスミッタは、堅牢な設計と非常に高い過負荷耐量が特徴です。ステンレス製メンブレンとプロセス接続部はレーザー溶接されており、高い媒体耐性と長期安定性を実現しています。各測定レンジは温度補償されており、ピエゾ抵抗測定原理との組み合わせにより、最低圧力でも非常に正確な測定が可能です。様々な電気接続オプションにより、簡単に統合でき、IP 67で防塵・防水保護されています。 特徴 1.4404ステンレス鋼膜を使用した測定センサー 負圧測定範囲：-20 barまで 精度≤0.2 最大250 barまでの片側過負荷能力 堅牢な工業デザイン 用途 衛生用途 粘性のある媒体 アグレッシブな媒体 圧力重畳レベル測定 技術データ - 負圧測定範囲：-20 barまで アナログ出力 - 4～20 mA、2線式 - 0～10V、3線式 電源 - 20 mA出力：9～30 V DC - 10 V出力15...30 V DC 精度 - ≤ ± 0.2 % FS @ 25 °C 長期安定性 - ≤ ± 0.1 % FS / 年 静圧の影響 - ≤ ± 0.1 % FS/ 10 bar ヒステリシス - ≤ ± 0.05 % FS 応答時間 - 200 ms - その他ご要望に応じて スイッチオン時間 - < 1 s 温度係数 - ゼロ: ± 0.02 % FS / ケルビン - スパン: ≤ ± 0.02 % FS / ケルビン 中温 -25...120 °C 周囲温度 - 25...85 °C 保管温度 - -40...85 °C 短絡抵抗 - 永久 逆極性保護 - 逆極性に対する保護。
