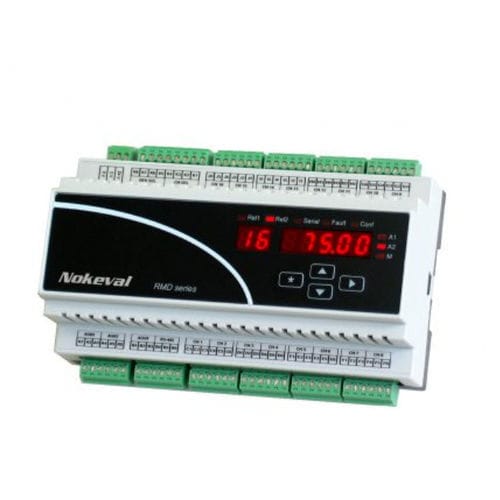

DINレール取付け用温度伝送器 RMD680

Pt100Pt1000熱電対

RMD680 8/16チャンネルユニバーサル入力トランスミッタ/マルチプレクサ、シリアル出力RS-485付き - プロセス入力0/4...20mA、-20...+20mA、0...10V、-10...+10V - mV 入力範囲: -100...+100mV - 熱電対B,C,D,E,G,J,K,L,N,R,S,T - RTDセンサPt100、Pt1000、Ni、Cu、KTY83 - 抵抗入力範囲 0..40000Ω - 1 アナログ出力 0/4...20 mA または 0...10V、チャネル デジタル入力または最小/最大値での選択 - 2つのアラームリレー、共通アラーム付き - フロントパネルに表示 - フロントパネルキーでのプログラミングまたは シリアルインタフェースＲＳ-４８５ - Modbus RTUとNokeval SCLシリアルプロトコル - 電源 24 VDC、入力から電気的に絶縁されています。 マルチチャンネルトランスミッタRMD680は、多くの入力を測定し、PCまたはPLCに経済的に転送しなければならないアプリケーション向けに設計されています。トランスミッタは16 入力チャンネルは、異なるセンサー用に個別にプログラムすることができます。測定レートは12チャンネル/秒です。 測定値は、Modbus RTUまたはNokeval SCLプロトコルを使用したシリアルインターフェースRS-485、またはアナログ出力のいずれかで読み取ることができます。最大32台まで接続可能です。 バスをリピーターなしで使用することができます。1台のデバイスから全チャネルを読み出すのに30msかかるので、512チャネルを1秒以内に読み出すことができます。 アナログ出力を使用する場合、出力チャンネルは 4 ビットのデジタル入力で選択されます。トランスミッタもアナログ出力を有効にするために 4 ビットのデジタル入力を持っていますので、複数のデバイスの mA 出力を並列に接続することで、合計チャネル数を最大 256 チャネルまで増やすことができます。このようにして、1つのデバイスからのすべてのチャンネルを1秒以内に読み出すことができます。
