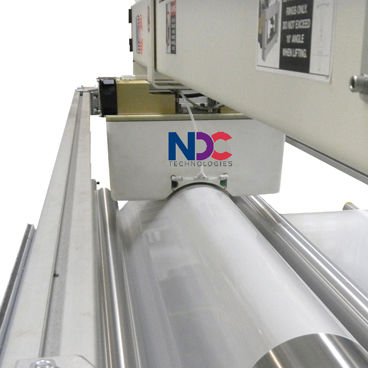

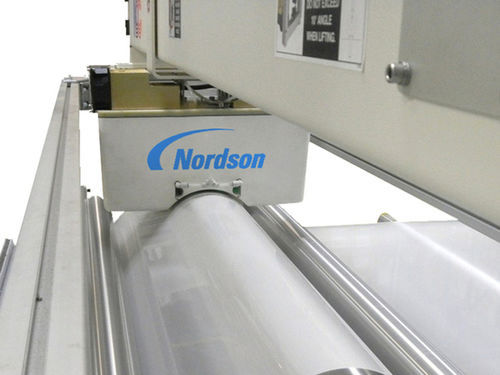

LEDマイクロメーター OptiMike™

光学式厚さ無接触

概要
OptiMike光学マイクロメータは、非金属シートおよび厚膜製品の直接片面・非接触の厚さ測定をオンライン工程（ウェブ）で提供します。光学方式は製品の色、密度、光沢、透明度に影響されません。LEDアレイが精密基準ロール上の製品頂点に光を投射し、反対側のCCDマイクロメータアレイが光の遮断（上面）をサブミクロン解像度で検出します。内蔵渦電流センサーがセンサーからロールまでの距離を測定し、両データを統合して絶対厚さをリアルタイムで算出します。

主な特長

• 非接触・片面の厚さ測定、ウェブ用インラインに適合
• 非核式（放射線源を使用しない）技術
• 色、密度、光沢、透明度に影響されない測定
• 重量センサーとの組合せで密度算出が可能
• 保守・ライン統合を考慮した設計

動作原理
センサーはLEDアレイで基準ロール上の製品頂点に光を投射し、対向するCCDマイクロメータがシャドウエッジを高精度で検出して上面位置を決定します。内蔵渦電流センサーがロール距離を計測し、CCDと渦電流の値を結合して、工程制御向けにオンラインで絶対厚さを出力します。

用途

• フィルム・シートの押出工程での厚さ管理
• 発泡シートの厚さ測定
• ゴム・プラスチックの変換工程での検査
• カレンダー加工シートや被覆ウェブの管理
• 不織布・技術繊維の厚さ管理
• 面ファスナー材料の検査
• 複合材・積層材の厚さ管理
• タバコ製品のウェブ制御

技術仕様

• 測定方式：光学（LED投影＋CCDマイクロメータ）と渦電流による基準距離補正の組合せ
• 測定タイプ：直接片面、オンライン厚さ測定（ウェブプロセス向け）
• 対応材料：非金属シート、フィルム、発泡体、不織布、複合材等
• 分解能：上面検出でサブミクロンレンジ
• 参照要素：低振れの精密基準ロール
• 統合性：重量センサや工程制御システムとの接続対応
• ゲージタイプ：非接触・非核式の光学マイクロメータ
