... 自動車業界では、製品の品質を確保し、診断を改善するために、品質保証、製品開発、設計、リバースエンジニアリングなどの専門家に、精度、速度、携帯性、汎用性、および簡便性を提供できる代替計測ソリューションが必要とされています。 最大0.025mmの精度で測定できるCreaform 3Dスキャナーなどの3D測定技術は、品質問題を解決し、承認された品質の部品を迅速かつ効率的に提供したいと考えている自動車業界の専門家にとってのソリューションです。 HandySCAN 3Dのラインアップは、ポータブルメトロロジーグレードの3Dスキャナーのリファレンスです。設計、製造、計測の専門家のニーズに合わせて最適化されたBLACKシリーズは、物理的な対象物の正確な3D測定をどこでも行える最も効果的で信頼性の高い方法を提供します。 この高速で多機能な特許取得済みのハンドヘルド型3Dスキャナーは、使いやすく、困難な環境や複雑な表面であっても、高精度で再現性の高い結果を得ることができます。 測定精度：0.025mm 高速測定：最大1,300,000回/秒の測定が可能 認証ISO ...

長さ: 289 mm
幅: 235 mm
読み取り距離: 200 mm - 6,000 mm

... スピードと精度と汎用性を兼ね備えた MetraSCAN 3D光学CMMスキャナーのラインアップは、品質や効率に妥協したくない製造業や計測のプロフェッショナルのために特別に設計されています。3D 測定ワークフローを高速化しながら、現場の振動、部品の動き、環境の不安定性など、あらゆる生産環境に耐えることができます。この光学 CMM スキャナーは、高精度で再現性の高い計測と 3D 幾何学的表面検査を実行できるように設計されています。 プローブ計測機能を備えたCreaformのハンドヘルド光学式座標測定機（PCMM）であるHandyPROBEと組み合わせることで、ユーザーは3Dスキャンとプローブ計測の両方のパワーを利用して、エンドツーエンドの完全な検査プロセスを実現することができます。 ...

... 品質問題をより早く検出し、より良い判断を下す 自動化された品質管理アプリケーション用に設計されたR-Series™ 3Dスキャニングソリューションは、精度に妥協することなく、より多くの部品の寸法を測定することで生産性を向上させたい製造会社に最適です。 MetraSCAN 3D-R™ は、強力で革新的なロボット搭載型光学 CMM スキャナで、大量生産におけるアットライン検査の自動品質管理プロセスにシームレスに統合することができます。その最先端技術により、製造企業は品質問題をより迅速に検出することができます。 CUBE-R™ ...

長さ: 262 mm
幅: 142 mm

... AlphaUni 20 (またはAU20)は、プレミアムクラスの費用対効果の高いマルチプラットフォームのモバイルマッピングシステムです。6年にわたる技術革新と製品開発の結果、CHCNAVの最先端LiDAR技術のパワーを活用しています。AU20は、卓越した植生貫通能力、拡張された測定範囲、高精度、データ密度により、優れたデータを提供し、調査効率を向上させる空中シナリオに優れています。 CHCNAVのLiDAR技術によって補完されたユニークで柔軟な設置設計により、AU20は点群密度、精度、品質の完璧なバランスを実現します。このシステムは、路面、高速道路のメンテナンス、車両ベースの測量による資産管理など、様々な用途に合わせた正確な点群画像と没入型パノラマ画像を可能にします。 AU20は、モバイルマッピングを再定義し、リアリティ・キャプチャ業界を民主化し、すべての地理空間専門家が利用できるようにします。 ...

長さ: 32 cm
幅: 21 cm

... アルファモバイルマッピングシリーズのAlphaUni900/1300は、CHCNAV社が長年の研究とデータ取得の経験をもとに設計・改良したハイエンドなマルチプラットフォームLiDARシステムです。 AlphaUni 900/1300は、リーグル独自のWaveform-LiDAR技術を搭載した高精度レーザースキャナーと高精度慣性航法システムを完全に統合したシステムで、最高のデータ品質を必要とする空と地上での厳しい測量ミッションに対応しています。 ...

長さ: 27 cm
幅: 12 cm
読み取り距離: 5 m - 1,430 m

... AlphaAir 1400は、重量、測定範囲、精度、パルスレートが見事に調和した軽量なエアボーン・レーザースキャナーです。AA1400はAlpha LiDARシリーズに属し、信頼性を損なうことなく高い精度とデータ品質で知られており、特に最大720mの動作高度で様々なUAVプラットフォーム、ヘリコプター、小型飛行機で使用するために設計されています。 AA1400システムは、レーザーシャドウを最小限に抑え、複雑な垂直構造物のジオメトリを1パスで提供するために設計された独自の前方および後方視野（FOV）を持つRieglのVUX-120を統合しています。さらに、VUX-120は100度の広視野を持ち、最大1.8MHzの高速データ取得と最大1430mのスキャン範囲を実現したエアボーン・レーザースキャナーです。 産業グレードのCHCNAV社製GNSSと高精度IMUにより、AlphaAir ...

幅: 9 mm - 144 mm

... サイズ、精度、測定速度に関して、scanCONTROLシリーズのレーザースキャナは、世界で最も性能の高いレーザプロファイルセンサの1つです。 最も小さい部品でも最高の精度で測定でき、新しい次元の品質管理が可能です。 応用分野は、あらゆる業界で多様です。 したがって、カミソリの刃の角度を決定するだけでなく、ポテトスライスの厚さ、レーザー溶接シームの完全性、電子部品の位置およびシリコーン接着ビーズの品質も決定することができる。 Micro-Epsilonレーザプロファイルスキャナは、品質管理、製造プロセス、自動化の用途に適しています。 ...

長さ: 106 µm - 121 µm
幅: 40 µm - 96 µm
読み取り距離: 78 mm - 420 mm

scanCONTROL 30x0シリーズのレーザースキャナは、そのサイズや精確性、測定レートという点において世界最高峰のプロファイルセンサに数えられ、校正済みの2Dプロファイルデータを最大7,372,800ポイント／秒で提供します。プロファイル周波数が最大10 kHzなので、動的プロセスでの精確なプロファイル測定に適した仕様となっています。高分解能センサマトリックスの分解能が2,048ポイントと極めて高く、2点の間隔がわずか12 µmでも明確な識別が可能であるため、ごくわずかな細部まで確実に検出することができます。 特徴 • ...

... MICRO-EPSILON 製のレーザースキャナーWWS 8205シリーズは、ロボット表面検査用に特別に設計されています。 この装置は、主に溶接前にデュアルピースの位置公差を測定するために使用されます。 このシステムは、効率的な溶接プロセスを受けるために、ロボットの動きを測定します。 さらに、運用におけるパフォーマンスの生産レベルを最大化することができ、生産の100 ％ のドキュメントを持っています。 この製品は艶消しおよび光沢のある金属表面に適しており、± ...

読み取り距離: 150 mm

ZEISS T-SCANは、部品の組み立てやセットアップが不要で、3Dデータをすばやく取得できるモジュール式システムです。 ハンディ型レーザースキャナー「T-SCAN」、光学式トラッキングシステム「T-TRACK」、およびタッチプローブ「T-POINT」という3つのコンポーネントで構成されており、直観的な操作による高精度3D測定が可能です。 GOM Inspectソフトウェアを併用することで、さらに高度な3D座標測定を実現します。 ハンディ型レーザースキャナー「T-SCAN」を、ニーズに応じた光学式トラッキングシステムと組み合わせることができます。大規模な測定（最大範囲20 ...

... ZEISS ABIS IIIは、高速検査と、へこみ、膨らみ、ヒケ、波打ち、くびれ、ひび割れ、さらに傷や圧力痕などのあらゆる表面欠陥の確実な検出を組み合わせています。このシステムは、可動部品と固定部品の両方を、実生産中やサイクルタイム内に再現性よく、高精度に検査します。さらに、インラインだけでなく、生産現場でのアットラインでの使用にも適しています。特許取得済みのMulti-Color-Lightテクノロジーにより、微細な欠陥も検出することができます。わずか数秒後には、デジタル検査レポートが発行されます。このように、Q-stopなどの機能や、リワークを予定するための欠陥の可視化などのデジタル品質詳細が常に利用できます。これらは、閉ループ回路の基礎となり、スマートプロセス制御を実現するための前提条件となるものです。最高の品質基準を満たすためにドイツで設計・開発されたZEISS ...

ポータブルなT-SCAN hawk 2は, 次世代の軽量3Dレーザースキャナです。 工業用測定機としての精度と優れた使いやすさを両立します。仕事内容や使用場所を選びません 最適な測定距離 新しい投影モードで最適な測定距離をコントロール Redレーザーマーカーで簡単に測定距離を調整でき、完璧なスキャンデータを取得できます。 ワークフローに適応するソリューション 直感的に操作できるT-SCAN hawk 2は、作業者の思うままに扱えます。 新しいサテライトモードで ...

オリンパスでは、腐食検査市場を対象にセミオートの超音波フェーズドアレイソリューションを提供しています。超音波フェーズドアレイ技術を使用することにより、より広範囲のエリアをカバーし、安定した速度によるスキャンで効率良く高分解能データを収集することができます。 HydroFORMスキャナーとRexoFORMウエッジは、腐食、磨耗、浸食を原因とするパイプの減肉検出に適した腐食検査ソリューションです。手動エンコードのほか、CHAINスキャナーなどと併用しセミオートの腐食検査を可能にします。水素誘起割れや生産工程で起きる層間剥離やクラッド鋼の溶着不良などの内部欠陥を検出することができ、そうした欠陥と減肉とを簡単に識別することができます。 超音波フェーズドアレイ法(PA)を使用したHydroFORMスキャナーは、高速かつ高分解能での腐食マッピングを実現します。フェーズドアレイプローブでのセミオート腐食検査では、最大スキャン速度100mm/sで、幅60mmの幅広いエリアを一度にカバーすることができます。 HydroFORMスキャナーは局部水浸法を採用しており、ウエッジなしでも探傷を行うことができます。少ない注水量で水を充填した状態にするガスケットにより、粗い表面でも優れた表面密着性と最適なカップリングを維持することができます。 さらに、OmniScanソフトウェアにあるインターフェース・エコーのゲート同期機能を併用することにより、最適な近距離分解能と高精度な測定を実現し、従来型の超音波技術(UT)以上の欠陥解析能力を発揮します。 粗い凹凸のある表面に対応する、局部水浸法の優れた腐食マッピング機能： • ...

渦流探傷器用のNORTEC渦流スキャナーは、40r/minから3000r/minまでの速度範囲、100Hz～6MHzの周波数レンジ、複数のコネクタータイプとプローブタイプからなる幅広い機能を搭載しており、さまざまな用途に使用できます。主な用途として、ファスナー付(あるいはファスナー無し)の航空機機体のボルトホール検査、車輪ボルトホール検査、材料表面検査、クラック、チューブプラグ検査、製造後検査、航空機多層外板の低周波数検査などがあります。 特長 • 速度範囲：600～3000rpm • ...

縦シーム溶接検査用AxSEAM半自動スキャナー 電気抵抗溶接（ERW）パイプなどにおけるロングシーム溶接検査用に最適化されたAxSEAM™スキャナーを使用すると、シンプルな設計により、パイプの直径、プローブの分離、スキャンの向きを変更するときに必要な調整項目数が最小限に抑えられます。 作業者は、革新的なScanDeck™モジュールにより、計測器を操作または監視する必要がなく、スキャンのセットアップと実行に集中することができます。 再設計された、調整が簡単なプローブホルダーは、最大4つのフェーズドアレイ（PA）プローブと伝播時間回折（TOFD）プローブに対応しています。 汎用性の高いマルチテクノロジーソリューション AxSEAMスキャナーをOmniScan™ ...

長さ: 2,310 mm
幅: 2,200 mm
読み取り距離: 500 mm

... 生産環境向け高速マイクロCT検査ソリューション バッテリー製造などの複雑な生産ラインでは、安全かつ一貫して高品質の部品や製品を生産する必要があります。ウェイゲート・テクノロジーズは、生産工程管理および最適化のための全自動高速インラインCT（Computed Topography）システムであるSpeed|scan HDを提供します。20年以上の実績を持つSpeed|scan HDは、生産量の100%までマイクロCT検査をサポートし、不良ゼロの目標達成を支援します。 HDスピードスキャンはこちらから Speed|scan ...

長さ: 701 mm
幅: 693 mm

資産検査を加速 CRxFlex™ 産業用 CR スキャナーは、幅広い用途向けの多目的主力製品です。 非破壊試験 (NDT) 用に特別に設計されており、同位体と X 線源の両方に低線量で、今日の非破壊試験市場の他のどのシステムよりも優れた効率、パフォーマンス、スループット、および画質を提供します。 高い読み取り効率により、現場で実証済みのこのスキャナーは、短い露光時間、優れた画質、向上した信号対雑音比 (SNR)、および基本的な空間分解能 (SRb) を誇ります。 ...

長さ: 56, 128 cm
幅: 56 cm

デジタル非破壊試験検査ソリューション CRxVision は、ウェイゲイトテクノロジーズ (改称前は GE Inspection Technologies (GEIT)) が提供する、高解像度溶接検査および多目的コンピューター X 線撮影（IP）スキャナーです。 CRxVision は、スループットを向上させ、プレートの寿命を延ばし、優れた画質を提供する革新的な機能を持ち、溶接の検査用に特別に設計されています。 このスキャナーは、厳しい ISO 17636-2 ...

... Productivity+™ Scanning Suiteは、SPRINT™技術を搭載したOSP60プローブを使用して、絶対的なXYZ面位置データを卓越した精度で記録する、オンマシンの統合スキャニング測定システムです。 OSP60プローブとSPRINT™技術を使用して、卓越した精度で絶対的なXYZ面位置データを記録します。 スクラップの削減、生産性の向上、利益の増大 - Productivity+™ Scanning Suite は、複雑な加工工程を常に管理することができます。 プローブ計測が6倍速くなりました。 15000 ...

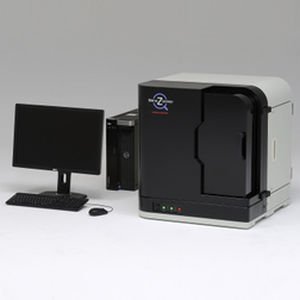

NanoZoomer（ナノズーマー）シリーズは、病理等で使用するガラススライドを高速でスキャンし、高解像度なデジタルデータに変換するバーチャルスライドスキャナです。 NanoZoomer S60は、標準サイズスライドで60枚、ダブルサイズスライドでは30枚の自動処理と蛍光サンプルにも対応したモデルです。 特長 • スキャン時間（20倍モード／15 mm×15 mm）： 約60 秒 • スキャン時間（40倍モード／15 mm×15 mm）： 約150 秒 • ...

NanoZoomer（ナノズーマー）シリーズは、病理等で使用するガラススライドを高速でスキャンし、高解像度なデジタルデータに変換するバーチャルスライドスキャナです。NanoZoomer-SQは、大幅な小型・軽量化と低価格を実現したコンパクトモデルです。 特長 • スキャン時間（20倍モード／15 mm×15 mm）： 約150 秒 • スキャン時間（40倍モード／15 mm×15 mm）： 約275 秒 • スライド搭載枚数： 1枚 仕様 • ...

長さ: 47 mm
幅: 37 mm

... あらゆるNDTラジオグラフィーアプリケーション向けのポータブル高解像度CRスキャナ-溶接検査、プロファイル画像、航空宇宙宇宙 用クリスタルクリアマルチフォーカスレーザー調整により、最適なSNR値と完璧な画質を実現 — フィルムに似た 30µm SRb 世界初の最大SRbは30µmの DICONDEに準拠しています。 関連するEN、ASTM、DICONDE規格に完全に準拠しています。 TreFocテクノロジーとはどのような意味で、どのように機能しますか？ ...

... 汎用目的のためのポータブルデジタルX線計算X線スキャナ 00 µm SRb その高いコントラストは、同位体とX線アプリケーションの両方に最適な選択肢です。 軽量 で堅牢な世界最軽量のフルフォーマットスキャナ、17,5 kg (38,5 ポンド) DICONDE準拠関連するEN、ASTM、DICONDE規格 •5年保証（保証条件） • 10万台以上の実績のある技術 •ドイツ製 • ドイツでの開発と生産 •直感的な取り扱 いフィルムからの移行が容易 •軽量で堅牢 なわずか17,5kg（38,5ポンド) ...

... HP-Oセンサーソリューションは、座標測定機（CMM）用のスキャニング技術で、周波数変調干渉光学距離測定法をベースにしています。 非接触測定が新たな次元に到達。先進のHP-O光学センサーシリーズは、座標測定機（CMM）での光学式測定の新しい基準を確立し、お客様に今までにないメリットを提供します。数多くの測定システムやセンサー技術がある中で、HP-O光学センサーソリューションの精度、測定の柔軟性、スループットを兼ね備えたソリューションは、市場には他に存在しません。 特長・メリット 市場最高の組み合わせ あるセンサーは速く、あるセンサーはアクセス性を与え、あるセンサーは柔軟である。HP-Oは、これらすべての利点を高速、良好なアクセス性、優れた精度で兼ね備えています。 柔軟で調整可能なソリューション HP-Oのセンサーには様々な種類があり、それぞれが特定の要件を満たすために開発されています。どんなに厳しいアプリケーションでも、光学的に測定できるものであれば、HP-Oの光学センサーソリューションは完璧です。 高速スキャニング インターフェロメトリックレーザーシステムにより、1秒間に1,000点のデータを取得することが可能です。これにより、これまでにない光学スキャン時間を実現しています。 ...

ROMER 自転車測定システムは、UCI(国際サイクリング連合),スイス連邦技術研究所にあるポリマーと複合材技術研究所(LTC)との密接な協力のもと、スイスで開発された完全ポータブル3Dスキャニングシステムです。 この専用測定ソフトウェアは、InnovMetricソフトウェア社のクラストップのPolyWorks®ソフトウェアにビルドされており、９種類だけのコマンドを使用すれば、分単位で、CADモデルと自転車フレームの対比チェックが可能で、理解し易い検査リポートを作成できます。フレーム上にスキャナーを通過させるだけで、内蔵のレーザースキャナーが3Dポイントを取得します。ROMER ...

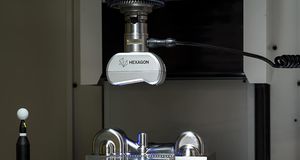

... LS-C-5.8は、座標測定機やポータブル測定機で培ったレーザースキャニング技術により、工作機械上で部品の完全な表面データを直接取得し、生産性を向上させます。 工作機械による正確な測定は、通常、部品上の限られた点数のデータを取得することになります。計測グレードのレーザースキャナーを工作機械に組み込むことで、ユーザーはパーツの完全でデータ豊富な画像を素早く取り込んで分析し、パーツをクランプしたまま欠陥に対応することができます。その結果、工作機械の検査に新たなレベルのスピード、精度、柔軟性をもたらすとともに、外部測定器の必要性を最小限に抑えることができます。 青色ラインレーザーを搭載したLS-C-5.8は、光沢のある表面でも暗い表面でも同様に素早く正確にデータを取得することができます。コンパクトな設計と広い視野により、あらゆる種類の部品や工作機械に使用できます。直感的で高機能なソフトウェアは、ファナック、シーメンス、ハイデンハインの制御装置と互換性があります。 ...

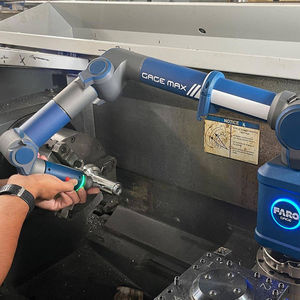

従来の手動式測定器を使った検査は時間がかかり、工場現場での作業は煩雑になります。Gage Max FaroArmは作業工程を変えます。効率的で洗練された頑丈な座標測定器（CMM）一台が機械工場や小規模な生産ラインを持つ作業場で、最も厳しい品質仕様に適合させる役割を果たします。Gage Max FaroArmポータブルCMMは数秒でセットアップでき、基準寸法CADデータとの迅速な比較のための正確な測定値を提供します。 Gage Max FaroArmの事業価値 どこでも測定可能 オペレーターは必要な場所で高精度3D検査を行うことができます。 一貫性と定点繰返し精度の確保 オペレータ全員が毎回同じ結果を取得できます。 オペレーションの最適化 精密測定はスクラップ、再作業、検査のボトルネックを減らします。 生産データの取得 正確なデータにより、レポート作成と傾向分析が可能です。

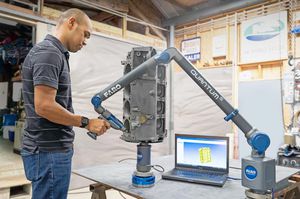

複雑な部品や治工具、金型を触るだけで、すべての測定値を取得することができたらどうでしょう。世界をリードするポータブル座標測定器（CMM）、Quantum FaroArmを使えば可能です。航空宇宙、機械加工、アセンブリ、自動車産業のリーダーたちは、FaroArmポータブルCMMを使用して、極端な温度環境下でも、作業場や野外での正確な測定値を容易に取得しています。 事業価値 どこでも測定可能 オペレーターは、必要な場所で高精度3D検査を行うことができます。 一貫性と定点繰返し精度の確保 すべてのオペレータは、毎回同じ結果を取得できます。 オペレーションの最適化 精密測定により、スクラップ、再作業、検査のボトルネックを減らします。 生産データの取得 正確なデータにより、レポート作成と傾向分析が可能です。 品質向上 複雑な3D検査と自動レポートにより、ユーザーは欠陥を特定できます。 歩留りを強化 迅速なトラブルシューティングと根本原因分析により、全体的な歩留まりが向上します。

読み取り距離: 2, 3, 4 m

部品や治具が非常に複雑な場合、接触プローブを使ってもすべての測定値を取得できないことがあります。レーザースキャンであれば迅速かつ正確に測定値を得ることができます。スキャナーとして主要企業が採用しているのは、FARO Quantum Max ScanArmです。これは、接触式ポータブル3次元測定器Quantum Max FaroArm®の接触測定機能とレーザーラインプローブ (LLP) の非接触式機能を組み合わせたものです。また、Quantum Maxには3つのLLPが用意されており、プロジェクトの要件に応じて、測定精度、速度、またはその両方を最適化することができます。どのLLPを選択しても、3D ...

... ZEISS EagleEyeナビゲータは、これらの要求を正確に満たす、まったく新しい光学測定技術に基づいています。 自動車製造では、エッジ、セクション、トランジションに加えて、数え切れないほどの穴の測定が必要です。 ボアホールの確認は、特に連続検査の場合、非常に時間的な作業です。 ZEISS EagleEyeナビゲータは、車体全体で約 50 ％ の時間を節約します。 従来の測定方法における典型的で労働集約的なステップは完全に排除されます。ねじ付きアダプタの組み立てや分解、材料や保管や取り扱いのコストは不要です。 ...

長さ: 227 mm
幅: 98 mm
読み取り距離: 105 m

... 最新のSLAM（Simultaneous Localization And Mapping）技術と最も効率的で革命的なアルゴリズムを組み合わせたCygnus Handheld LiDAR Scannerは、3D点群データの取得効率を最大限にサポートし、支援します。GNSS衛星に依存する必要がなく、Cygnusは、屋外、屋内、地下、または別の大きく隠された領域でデータを取得するのを助けることができます。一方、強力なSatLab SLAM Manager APPは、高速なリアルタイムデータ処理とデータプレビューを可能にし、後処理ソフトウェアSLAM ...

読み取り距離: 0 m - 120 m

... Lixel X1 リアルシーン 3D 再構築スキャナー - コンパクト、パワフル、高精度な LiDAR スキャナーで、実世界のシーンをキャプチャし、後処理なしで詳細な 3D モデルを即座に生成します。 高度なSLAM技術を搭載したこの軽量で統合されたデバイスは、リアルタイムのデータキャプチャと即時のデータプレビューを提供します。 1.高速キャプチャとリアルタイムモデリング リアルタイムのデータデコードとモデリング技術を活用し、スキャニング直後からスキャナ内部で点群データがわずか5秒以内に即座に生成されます。これにより、LixelGoソフトウェアで再構成効果を即座にモニタリングでき、高品質なデータを確保できます。 2.統合設計 Lixel ...

... Satlab SLSは、位置、画像、点群を提供するセンサの融合を利用したモバイルレーザースキャンシステムソリューションです。 Satlab SLSは、センサからのデータストリームを制御および同期する最先端のセンサフュージョンモジュールを通じて、利用可能なハイエンドセンサを収容することによって設定可能です。 戦術的なグレードKVH 1750 IMUは、過酷な環境条件で最高の精度を保証します。 Satlab SL-650レーザーセンサーは、可能な限り最高の点群カバレッジを提供します。 ...
