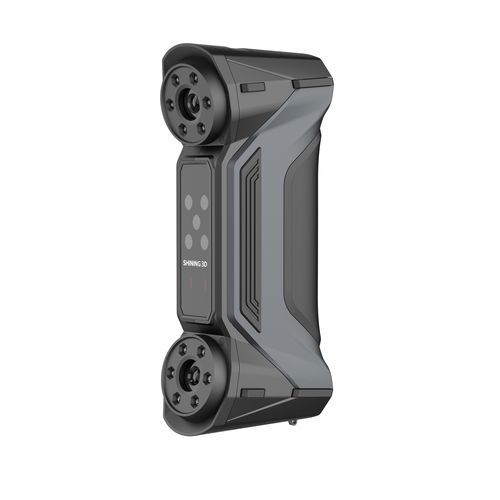

3Dスキャナ FreeScan Combo+

アーム式測定機用形状測定用非破壊試験

製品概要
FreeScan Combo+ Wireless は、FreeScan Combo シリーズのコンパクトな設計を基礎に、完全なワイヤレス検査ソリューションへの移行を実現します。次世代の Wi‑Fi 7、ハイブリッド光源（青色レーザー＋赤外線）、内蔵ビデオフォトグラメトリ（VPG）を組み合わせ、要求の厳しい産業環境での検査、品質管理、リバースエンジニアリング向けに、より高速で柔軟、かつ計測グレードの 3D スキャンを提供します。

主な特徴

• 次世代 Wi‑Fi 7 によるワイヤレスデータ伝送で、工場フロア、狭所、屋外環境において高速かつ安定したデータ転送を実現
• 連続的なマーカー検証と体積精度の向上を可能にする特許取得済みの内蔵ビデオフォトグラメトリ（VPG）
• ハイブリッド二光源スキャン：反射・暗色面向けの青色レーザーと、表面処理を最小化するマーカーレスの赤外モード
• 高生産性モード（高速・詳細）および深部ポケット用の単一ラインスキャン
• 計測精度の認証とトレーサビリティ（SHINING 3D ISO/IEC 17025 精度ラボで校正、ISO 10360 検証）

内蔵ビデオフォトグラメトリ（VPG）
内蔵 VPG はスキャン中に参照マーカーの空間位置を継続的に最適化し、累積誤差を最小化して、大型部品でも体積精度を維持します。

• 体積精度（VPG）：最大 0.02 mm + 0.015 mm/m
• 大規模測定における累積誤差の低減
• 大型部品の検査信頼性の向上

ワイヤレスと電源
次世代 Wi‑Fi 7 と高度な耐干渉技術により堅牢なワイヤレス転送を実現します。本システムは充電式バッテリー3個を含み、1個あたり最大2時間の連続スキャンが可能です。急速充電ドックにより、使用中の1個を残して2個を同時充電でき、ダウンタイムを最小化します。

スキャンモードと性能

• 高速スキャンモード：93 本のレーザーラインで大面積を迅速にカバー
• 詳細スキャンモード：25 本の並列レーザーラインで細部を高精度に取得
• 深部ポケットスキャンモード：狭い形状向けの単一レーザーライン
• IR ラピッドモード：マーカー不要の赤外線スキャンで素早く取得
• VPG スキャンモード：非常に大規模な測定向けにグローバル精度を最適化
• フレームレート：最大 180 FPS
• ポイント取得率（Combo+ Wireless）：最大 9,106,000 ポイント/秒

デザインと使いやすさ
コンパクトで人間工学に基づいた設計：正味重量 550 g、狭隘で複雑な環境に適したカメラ角度、工場床および屋外でのハンドヘルド操作に適した取り扱い性。

用途
検査、品質管理、リバースエンジニアリング、自動車の表面偏差解析、大型物の計測（水車、ドリルビット）、機械設備の検査、文化遺産など、トレーサブルな計測結果が求められる各種産業用途。

ソフトウェアとワークフロー
SHINING 3D FreeScan ソフトウェア（サブスクリプション不要）を同梱。寸法検査、GD&T 分析、カラーマップ、自動レポート作成などの検査・レポートワークフロー（例：SHINING3D Inspect）へシームレスに連携可能です。

アクセサリとエコシステム
磁気マーカ―キットや二軸回転テーブルなど SHINING 3D Metrology のアクセサリに対応；VPG 検証用の検証済みスケールバーを同梱します。

仕様 / 技術仕様

• Model: FreeScan Combo+ Wireless
• Light sources: Blue laser + Infrared (dual light)
• High-speed scan: 93 laser lines (Combo+ Wireless)
• Detailed scan: 25 parallel laser lines
• Deep pockets scan: 1 single line
• VPG: Supported (no coded markers required)
• Accuracy: 0.02 mm
• Volumetric accuracy: 0.02 + 0.03 mm/m
• Volumetric accuracy with VPG: 0.02 mm + 0.015 mm/m
• Scan speed: Up to 9,106,000 points/s (Combo+ Wireless)
• Max. FOV: Laser: 580 × 650 mm; IR: 830 × 700 mm
• Point distance: 0.01 ～ 10 mm
• Connection: Wireless & Wired mode (Wi‑Fi 7)
• Net weight: 550 g
• Battery/runtime: Up to 2 hours per battery; includes 3 rechargeable batteries and rapid-charging dock
• Frame rate: Up to 180 FPS
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360 (tested in ISO/IEC 17025 Accredited Accuracy Lab)
