3Dスキャナー TrackScan Sharp-Z

XYZ軸検査用リバースエンジニアリング用

概要

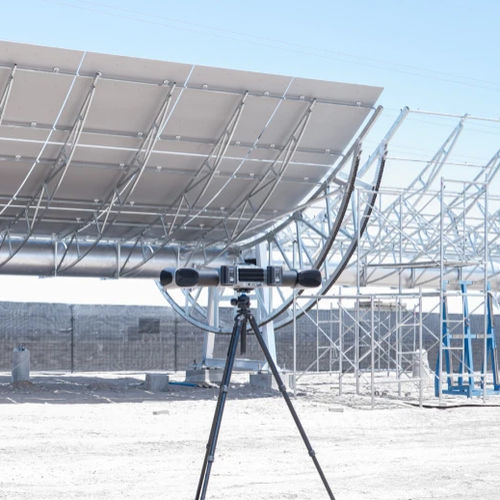

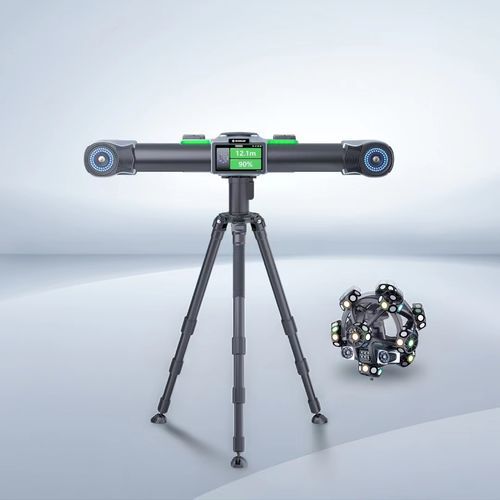

TrackScan Sharp-Z は、大規模測定向けの高速かつ高精度な天頂式光学3Dスキャンシステムです。Quad-Cross 青色レーザーによるスキャン、超長距離トラッキング、自動自己追尾機能を備えています。動的回転プラットフォームによる自動トラッカーフォロー、スキャナーとトラッカー両方の内蔵ディスプレイ、完全ワイヤレス動作、連続搬送を可能にする二重ホットスワップバッテリを特徴とします。

主な特長

• 大規模測定向けの超長距離トラッキング：50MP 高解像度産業用カメラ、拡張被写界深度、動的適応 LED アルゴリズム、最大 12 m のトラッキング距離で再配置を低減。
• 完全自己追尾：最大 12 m 半径で 360° 測定範囲を持つ動的回転プラットフォーム。トラッカーの自動追従により最適な視野を維持。
• デュアルスクリーン：スキャナーとトラッカーのディスプレイでデバイス状態、キャリブレーション、プローブ測定をリアルタイム表示。
• 高速スキャン：Quad‑Cross 青色レーザー技術、最大 162 ライン、最大 200 FPS、最大 10 百万測定/秒。
• 複数のスキャンモード：Ultra‑Fast、Hyperfine、Deep‑Hole / Extended‑Depth により大型部品や高精度面に対応。
• 完全ワイヤレス運用：スキャナーとトラッカーでのエッジコンピューティングと高速無線伝送；ホットスワップ可能な二重バッテリで連続稼働を実現。
• カスタマイズ可能な操作：頻繁に使う機能にワンタッチでアクセスできるプログラム可能ボタン。
• 産業レベルの精度と安定性：ISO 10360-13 準拠、複数指標による精度管理、剛性の高いカーボンファイバー製イコサヘドロンフレーム。

スキャンモード

• Ultra‑Fast / Extended‑Depth：4×35 青色レーザーライン（Quad‑Cross 技術）。
• Hyperfine：21 本の青色平行レーザーライン。
• Deep‑Hole：狭所・深部用の追加 1 本の青色レーザーライン。

技術仕様
型式：TrackScan Sharp-Z
スキャンモード（Ultra‑fast）：140 本の青色レーザーライン（Quad‑Cross Technology）
スキャンモード（Hyperfine）：21 本の青色平行レーザーライン
スキャンモード（Deep‑hole）：追加 1 本の青色レーザーライン
精度 (¹)：最大 0.025 mm
フレームレート：最大 200 FPS
測定速度：最大 10,000,000 測定/秒
スキャン範囲：最大 800 mm × 700 mm
解像度：最大 0.020 mm
体積精度例：0.039 mm（13 m³ @ 3.5 m）〜 最大 0.198 mm（600 m³ @ 12 m）
スタンドオフ距離：300 mm
被写界深度：400 mm；800 mm（大深度）
レーザークラス：クラス II（眼に安全）
出力形式：.stl, .obj, .ply, .asc, .igs, .txt, .mk2 等
動作温度範囲：-10〜40°C
動作湿度（結露なきこと）：10〜90% RH
インターフェース：USB3.0、ネットワーク；複数の無線動作モードとエッジ検査対応
穴位置精度：0.05 mm
認証：CE、RoHS、WEEE、FCC
特許：メーカーにより複数の CN 実用新案および意匠特許が登録されています


用途

• 航空宇宙
• 金型
• 自動車
• エネルギー・重工業
• 鉄道・船舶
• 大規模リバースエンジニアリングおよび検査

注意
性能はメーカーの ISO/IEC 17025 認定校正ラボにおいて JJF 1951、VDI/VDE 2634 Part 3、ISO 10360-13 に準拠して評価されています。メーカーは法的範囲内でパラメータおよび画像の解釈・変更の権利を留保します。

技術仕様（要約）

• 型式：TrackScan Sharp-Z
• スキャンモード：Ultra‑fast（140 青色ライン）、Hyperfine（21 並列ライン）、Deep‑hole（追加 1 ライン）
• 最大精度：最大 0.025 mm
• フレームレート：最大 200 FPS
• 測定速度：最大 10,000,000 測定/秒
• 最大スキャン範囲：800 mm × 700 mm
• 解像度：最大 0.020 mm
• スタンドオフ：300 mm；DOF：400 mm / 800 mm
• 連続運用：二重ホットスワップバッテリ
• 規格：ISO 10360-13 準拠
