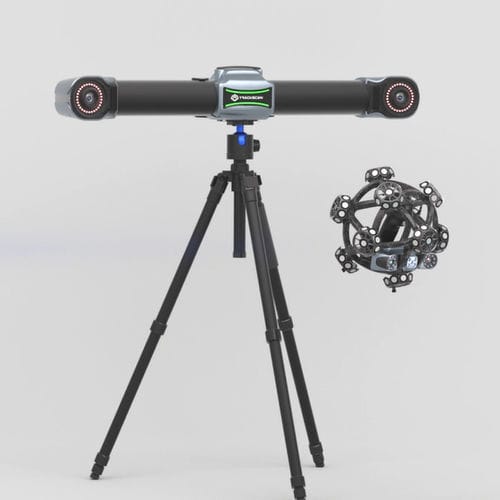

XYZ軸スキャナー TrackScan Sharp

3Dリバースエンジニアリング用測定用

Overview
TrackScan Sharp は、大容量・長距離・高精度の産業用光学式3Dスキャニングシステムです。25MPの産業用カメラ、エッジコンピューティング用のオンボードプロセッサ、バッテリー駆動の無線動作を統合し、迅速で可搬性の高い検査ワークフローを実現します。最大追跡距離は最大8.5 m、モデルによっては135 m³までの工業的な体積測定範囲に対応します。

Key highlights

• スキャナーおよび光学トラッカーにエッジコンピューティングを内蔵し、バッテリー駆動のワイヤレス動作でリアルタイム処理と3D座標の直接出力を実現。
• 長距離トラッキングと広い体積カバレッジ：追跡距離最大8.5 m、報告される測定体積は最大135 m³（一部構成では233 m³まで）。
• 高速測定：最大6,000,000測定点/s（製品グレードに依存）。
• 広範囲と微細部を同時に取得できる複数のスキャンモード：Ultra-fast、Hyperfine、Deep-hole（モデル依存）。
• CFFIM技術による軽量で熱安定性を考慮した堅牢な機械設計と、多方向でのグリップを可能にする人間工学的ハウジング。

Applications

• 航空宇宙：大型部品の検査、試作、複雑形状の品質管理。
• 自動車：金型・治具検査、部品スキャン、組立検証および品質管理。
• エネルギー・重工業：タービンや大型機械のスキャン、保守・欠陥解析。
• 鉄道・造船：線路、車両部品、船体、プロペラ、エンジン部品のスキャン。
• 金型・治具、リバースエンジニアリング、研究、エンターテインメント、文化遺産のデジタル化。

Functional features

• エッジコンピューティング：スキャナーとトラッカー内のプロセッサが画像/データをリアルタイム処理し、3D座標を出力。
• プラグアンドプレイ：電源投入で自動接続し、スキャンワークフローを迅速に開始。
• 操作性：直感的なボタンと扱いやすい設計で柔軟なスキャン操作を実現。
• 微細部取得：並列レーザーラインを用いるHyperfineモードで溝・隅・複雑形状を高精度に短時間で取得。
• 互換性：マルチトラッカー計測によるレンジ拡張に対応；i-Probe500によるトラッキング測定や、MSCANフォトグラメトリオプションで体積精度を向上可能。

Notes & additional observations
複数の構成・モデルバリアントが存在します（TrackScan Sharp-S、TrackScan Sharp-E、TrackScan Sharp49）。一部の販促資料では最大99本のレーザーラインを示す構成が記載されていますが、S/Eの技術表では81本の青色レーザーライン（Triple Cross Technology）、49モデルでは21本の青色レーザークロスが示されています。測定性能やスキャンレンジ、レーザーライン数はモデル／構成により変動します。オプションとして知能的エッジ検出（グレーバリュー測定）やロボットアーム連携による自動化対応があります。

仕様 / 技術仕様

• シリーズ／モデル：TrackScan Sharp（バリアント：TrackScan Sharp-S、TrackScan Sharp-E、TrackScan Sharp49）
• スキャンモード（例）：Ultra-fast；Hyperfine；Deep-hole
• レーザーライン（モデル別）：Sharp-S / E：Ultra-fast用81本の青色レーザーライン（Triple Cross Technology）；Hyperfine用17本の青色平行ライン；Deep-hole用＋1ライン。Sharp49：21本の青色レーザークロス；Hyperfine用7本の青色平行ライン；Deep-hole用1本。 （一部構成で最大99ラインの記載あり）
• カメラ画素数（i-Tracker）：25 MP
• 精度（プロービング／スキャン依存）：最大0.025 mm（達成可能と記載）
• 体積精度例（TrackScan Sharp-S）：10.4 m³（3.5 m）→ 0.048 mm；35 m³（5.2 m）→ 0.069 mm；90 m³（7.2 m）→ 0.128 mm；135 m³（8.5 m）→ 0.159 mm
• 体積精度例（TrackScan Sharp-E）：10.4 m³（3.5 m）→ 0.049 mm；35 m³（5.2 m）→ 0.070 mm；90 m³（7.2 m）→ 0.130 mm
• 体積精度例（TrackScan Sharp49）：10.4 m³（3.5 m）→ 0.049 mm；28.6 m³（5.0 m）→ 0.067 mm；49.0 m³（6.0 m）→ 0.089 mm
• MSCANフォトグラメトリ併用時の体積精度：0.044 mm + 0.012 mm/m（記載）
• 測定レート：最大6,000,000測定点/s（モデル依存；Sharp49は2,600,000測定点/sを記載）
• スキャン領域（例）：最大800 mm × 700 mm（S/Eバリアント）
• 作業距離：約300 mm（代表値）
• 被写界深度：400 mm；大深度モードで最大800 mm（モデル/構成依存）
• 解像度（最大）：0.02 mm
• 穴／穴位置精度：穴位置精度 0.05 mm
• 対象ワークサイズ範囲（推奨、Sharp49例）：0.1 m〜12 m
• 動作温度範囲：例：-10〜40 °C（S/E）および0〜45 °C（49バリアント）— モデル依存
• 動作湿度（結露なきこと）：通常10〜90 % RH（モデル依存）
• インターフェース：USB 3.0、ネットワークインターフェース
• 出力フォーマット：.stl、.pj3、.igs、.asc およびその他カスタマイズ可能な形式
• レーザ安全クラス：クラスⅡ（目に安全）
• 認証：CE、RoHS、WEEE、FCC（記載あり）
• 特許：多数の国内外特許が参照されています
• オプション & 互換性：MSCANフォトグラメトリ統合、i-Probe500によるトラッキングプローブ（有線/無線）、マルチトラッカー構成、ロボットアーム搭載による自動化対応
