3Dスキャナ TrackScan GO

レーザーレーザーライン三角測量光学

概要
TrackScan GOシリーズは、産業向けの検査および計測用に設計されたポータブル光学式3Dスキャニングシステムです。コンパクトなトラッカーとスキャナーは保護ケース1つに収まり、完全ワイヤレス動作により現場での柔軟な測定を可能にします。カラーカメラとARオーバーレイによりCADと実物の直感的な位置合わせと可視化が可能です。インテリジェントガイダンスとワンボタン測定によりセットアップ時間を短縮し、最小限のトレーニングでスキャンを開始できます。

主な利点

• ポータブルシステム：トラッカーとスキャナーがコンパクトで、単一の保護ケースに収納し一人で持ち運び可能。
• ワイヤレス動作およびAirGO Pad対応：多くのシーンでPC、ケーブル、外部電源なしでタブレットベースのワークフローが実行可能。
• 高速起動とガイド付きワークフロー：センサーは自動で電源オン・接続され、統合ソフトウェアが手順に沿った検査シーケンスを提供。
• カラーカメラ＆ARオーバーレイ：表面欠陥の記録、迅速なCAD‑実物位置合わせ、直感的な検査可視化をサポート。

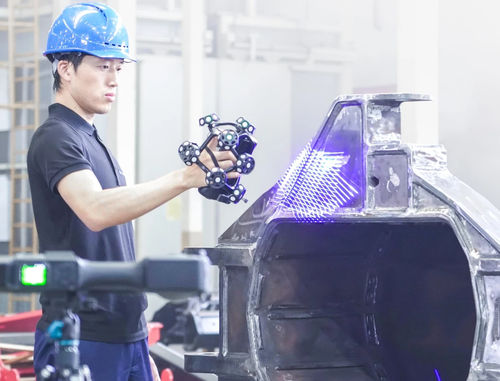

• 3つの測定構成：Tracker+Scanner（トラッキング走査）、Trackerのみ（長距離大面積カバレッジ）、Scannerのみ（狭所や空洞向けのハンドヘルド走査）。

スキャンモード

• 超高速スキャン：34本のブルーレーザーライン（17×2）
• ハイパーファインスキャン：7本の平行ブルーレーザーライン
• 深穴スキャン：内部空洞用に追加の1本ブルーレーザーライン
• トラッカー大面積スキャン：34本のブルーレーザーライン（17×2）
• フォトグラメトリ：適応フォトグラメトリ

使用上のポイント
ISO/IEC 17025認定較正ラボで評価され、ISO 10360-13、JJF 1951、VDI/VDE 2634 パート3に準拠。航空宇宙、金型・治具、自動車、エネルギー・重工業、鉄道・造船、非産業用途の計測など、工業レベルの精度と体積安定性が求められる用途に適しています。

仕様 / 技術仕様

• タイプ：TrackScan GO‑C または TrackScan GO‑E
• スキャンモード：超高速（34本ブルーレーザーライン）、ハイパーファイン（7本ブルーレーザーライン）、深穴（追加1本ブルーレーザーライン）、トラッカー大面積（34本ブルーレーザーライン）、フォトグラメトリ（適応）
• i‑Trackerごとの追跡距離：TrackScan GO‑C 2800 mm、TrackScan GO‑E 3500 mm
• 精度（トラッキング走査時）：最大 0.030 mm（GO‑C および GO‑E）
• 精度（スキャナー単体）：最大 0.020 mm
• 精度（トラッカー単体）：最大 0.075 mm
• 体積精度（トラッキング走査時）：GO‑C 0.064 mm、GO‑E 0.060 mm
• 体積精度（スキャナー単体）：0.015 mm + 0.035 mm/m
• 体積精度（トラッカー単体、スケールバー併用）：0.072 mm + 0.012 mm/m
• 球面性：GO‑C 0.040 mm、GO‑E 0.035 mm
• 平面性：GO‑C 0.060 mm、GO‑E 0.050 mm
• 作業距離（スキャナー）：150 mm〜450 mm（650 mmまで延長可能）；ハイパーファイン：120 mm〜300 mm
• 作業距離（トラッカー）：500 mm〜1500 mm（2500 mmまで延長可能）
• スキャン範囲（スキャナー）：500 mm × 600 mm
• スキャン範囲（トラッカー）：2500 mm × 2000 mm
• レーザークラス：クラスII（目に安全）
• 解像度：最大 0.020 mm
• 測定レート：最大 6,500,000 測定/秒
• i‑Scanner寸法：197.6 mm × 191.3 mm × 234.2 mm
• i‑Scanner重量：860 g（バッテリー含まず）
• i‑Tracker寸法：418.6 mm × 122.1 mm × 83.9 mm
• i‑Tracker重量：1580 g（バッテリー含まず）
• 保護ケースサイズ：660 mm × 499 mm × 329 mm
• 出力フォーマット：.stl, .obj, .ply, .asc, .igs, .txt, .mk2 等
• 動作温度範囲：-10°C〜40°C
• 動作湿度範囲（結露なきこと）：10-90% RH
• ワイヤレス規格：Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• インターフェースモード：USB 3.0 Type‑C
• 特許：複数の国際特許（US, EP, KR, CN ほか）
• 規格 / 評価：ISO/IEC 17025認定の較正ラボにて JJF 1951、VDI/VDE 2634 パート3、ISO 10360‑13 に基づく性能評価済
