2軸スキャナ AccuTrak O-Frame

フィルム用レーザーX線

概要

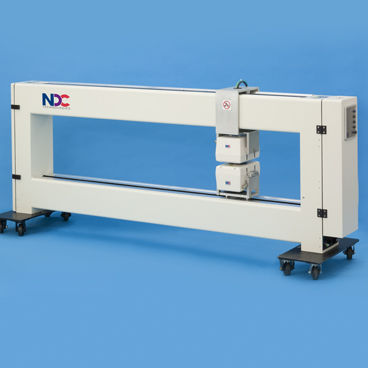

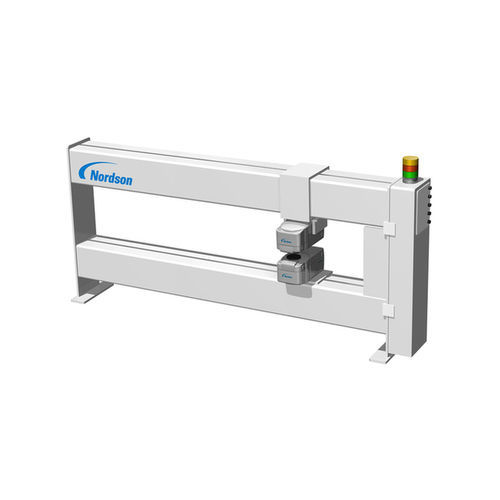

AccuTrak O-Frame は、ウェブ上の測定（赤外線、核（ガンマ）、X 線およびその他のウェブセンサー）向けのワイドトラック O フレームスキャナーです。Nordson のセンサーを最大3台までサポートし、最大500 mm/秒のスキャン速度で高速なプロファイル取得を行えます。ヘッド角度は±45°のパスラインに対応し、スキャナー本体を傾ける必要はありません。堅牢なボックスビーム構造とヘッドキャリッジ用ベアリングシステムにより、長期にわたり機械方向（MD）および横方向（CD）で精度の高い再現性のある測定を提供します。対応ウェブ幅は600 mm〜10000 mmです。

サポートされているセンサー

• FilmPro — 赤外線厚さ計
• Series 9 — 含水量・コート重量計
• GBS — ガンマ厚さ計
• Photon — 電極／コート重量計

主な特長

• 安定した再現性のある測定を実現するワイドトラック O-Frame 構造
• 最大3台のセンサーをサポートし、マルチポイント／マルチテクノロジー取得が可能
• 最大スキャン速度：500 mm/秒（20 in/s）
• ヘッド角度対応：±45°（スキャナーを傾けずにパスライン対応）
• 堅牢なボックスビーム構造と高度なヘッドキャリッジベアリングシステム

用途

• 押出、ラミネート、コンバーティング向けのライン内プロファイル取得
• フィルム、シート、コーティングウェブの厚さおよびコート重量監視
• 生産ラインでの継続的な品質管理

特性 / 技術仕様

• 対応ウェブ幅：600 mm ～ 10000 mm（24 ～ 394 in）
• スキャン速度：最大500 mm/秒（20 in/s）
• 対応センサー種：赤外線（IR）、核（ガンマ）、X線、電極／コート重量ほか
• 同時搭載センサー数：最大3台（Nordson ポートフォリオ）
• 構造：ボックスビーム O-Frame 設計
• 測定再現性：ヘッドキャリッジベアリングシステムによる精密な MD/CD 測定
