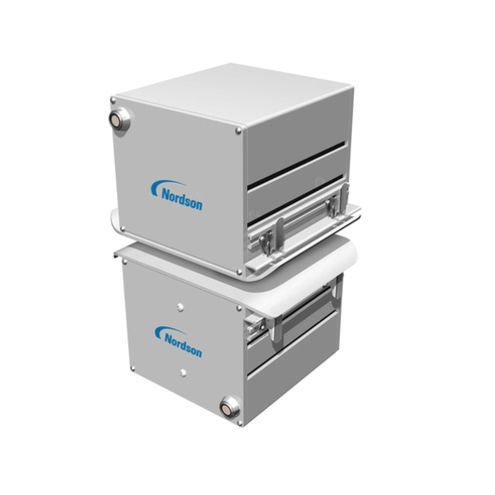

厚さ測定器 Beta 300

放射線式電離非接触式

概要

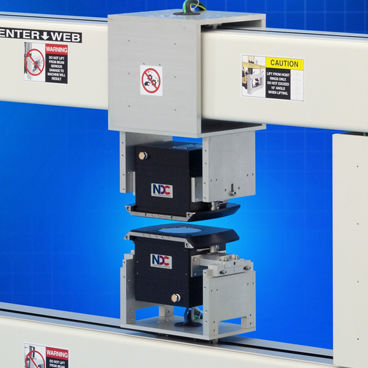

Beta 300 は、連続ウエブ製品の厚さおよび基準重量（basis weight）をオンラインで非接触測定するベータ透過式ゲージです。各 Beta センサーは対象となるウエブ製品アプリケーションに合わせて構成され、最適な測定性能を確保します。Nordson の最小化された放射能設計は、より小型で軽量なソースカプセルと遮蔽の低減を採用し、放射能の低いコンパクトなヘッドを実現します。検出器は、特殊に溶接された薄いウィンドウを備え、高密度かつ高圧の不活性ガスで充填された高効率イオン室を採用しており、検出効率と核統計を向上させます。検出器ウィンドウ上のコリメータは、広いアラインメント台地を形成し、ソースと受信器間のZ方向ずれに対する感度を低減します。

特長と利点

• 非接触で高精度の厚さおよび基準重量測定
• ストリーク分解能：1.0 mmまで
• 高速処理向けの5ミリ秒の信号応答
• 広いパスラインおよびフラッタ許容度
• 高効率イオン室検出器
• 低放射能ソース設計（小型カプセル、遮蔽軽減）
• ノイズに強い独自の信号処理による安定計測
• 危険環境向けにATEX防爆モデルをオプション提供
• コンパクトヘッド設計で保守が容易

用途

• コンバート製品
• 押出フィルム・シート
• カレンダー加工製品
• アルミ箔
• 繊維および不織布

仕様 / 技術的特徴

• 型式：Beta 300
• 測定原理：厚さ・基準重量のベータ透過法
• 測定方式：連続ウエブ製品のオンライン非接触測定
• 信号応答時間：5ミリ秒
• ストリーク分解能：1.00 mm（≤ 1/32 in）
• 検出器：薄い溶接ウィンドウを持つ高効率イオン室（高密度不活性ガス充填）
• ソース設計：小型カプセルと遮蔽低減による活動度最小化
• コリメータ：検出器ウィンドウ上に配置しアラインメント台地を生成
• 信号処理：ノイズ耐性のある独自電子回路
• オプション：ATEX防爆モデルあり
• 保守性：メンテナンスしやすい設計
