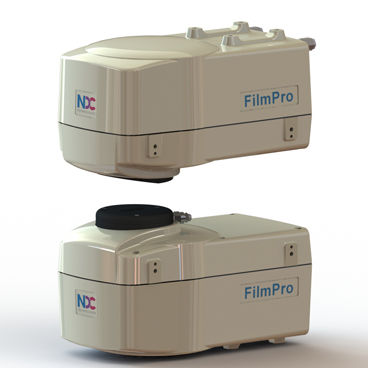

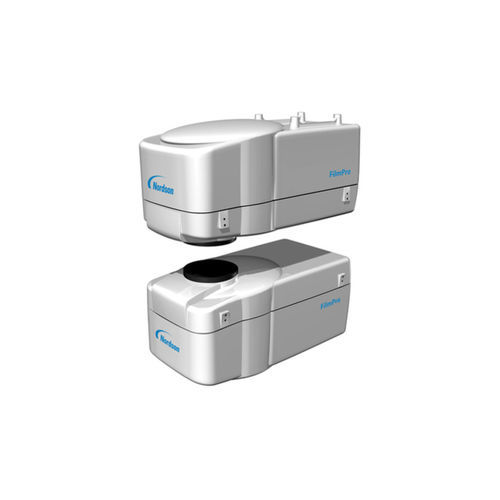

厚さ測定器 FilmPro™

濃度表面重量赤外線

概要
FilmPro は、フィルム、シート、コーティング製品の厚さおよび基準重量を赤外線透過方式で測定するゲージです。特許取得の赤外線光学系と高精度コンポーネントにより、変動する生産環境下でも再現性の高い高分解能のプロセス制御測定を行えるよう設計されています。

特徴・利点

• 赤外線透過測定（非電離放射線、ノンニュークリア）
• 厚さ・基準重量測定に最適化された光学設計
• 薄く透明なフィルムの光学干渉を低減するオプションのモジュール式 FSO（Fringe Suppression Optics）
• 非常に薄いフィルムから厚いシート、フィルム基材上のコーティングまで測定可能な範囲
• 最大6コンポーネントまでの多層識別（層の同時計測・分離）
• 工業ライン向けの較正・保守手順に対応

用途

• キャストフィルム製造
• 押出シートの測定
• 二軸延伸フィルム（BOPP/BOPA）
• ブローフィルム工程
• 多層・バリア層フィルム構造
• フィルム基材上の有機および水性コーティング
• ボイド化／パール加工、微多孔、バッテリーセパレータ、通気性フィルム

ノンニュークリア技術
FilmPro は放射線源を使用せず赤外線透過で測定します。これにより放射線許認可、専用シールド、インターロック式の安全ゲートなどは不要になり、設置・保守・規制対応が簡素化されます。

改良された光学エンジン（FSO）
薄く透明なフィルムは反射光や光学干渉を発生させ、透過測定の精度に影響を与えることがあります。オプションの FSO モジュールと改良光学系は、光学干渉、厚さ変動、スキャナーのランアウトに対する感度を低減し、薄膜での測定安定性を向上させます。

多用途性
FilmPro は透明、顔料入り、ボイド化／パール調、部分または全面着色製品を測定できます。微多孔・通気性・ボイド化フィルムの実厚測定を行い、基準重量と組み合わせて密度を算出することが可能です。ナイロン、EVOH、PVDC 等のバリア材料とポリオレフィン層の同時計測にも対応します。

システム構成
FilmPro は Nordson のスキャンフレームや、AccuTrak O‑Frame、MiniTrak O‑Frame、MiniTrak S‑Frame、SlimTrak II といった代表的な互換スキャナーと統合して、さまざまなウエブ幅やプロセス環境に対応可能です。

特性 / 技術仕様

• 製品：FilmPro 赤外線透過厚さ・基準重量ゲージ
• 測定原理：赤外線透過（非電離放射）
• 測定項目：厚さおよび基準重量；密度算出が可能
• 対象材料：薄膜〜厚シート、透明・顔料入り・ボイド化/パール調・微多孔・通気性・バリアフィルム等
• 多層識別：最大6コンポーネント
• オプション：薄膜向け FSO（Fringe Suppression Optics）モジュール
• 環境補償：照明変動、温湿度変化、気圧ドリフト、ウェブフラッター、スキャナーランアウトへ対応する設計
• 較正：現場で実施可能な簡便な較正手順
• 代表的互換スキャナー：AccuTrak O‑Frame、MiniTrak O‑Frame、MiniTrak S‑Frame、SlimTrak II
• 用途：キャストフィルム、押出シート、二軸延伸フィルム、ブローフィルム、バリア層、コーティング、バッテリーセパレータ等
