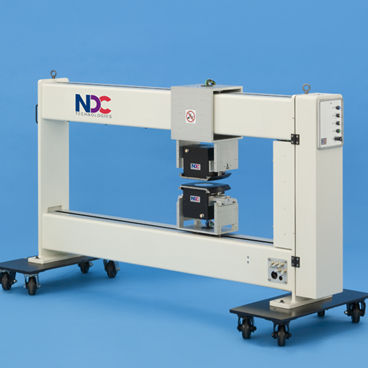

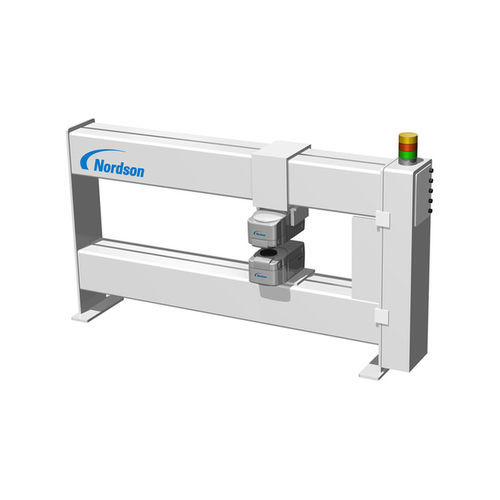

単軸スキャナ MiniTrak O-Frame

測定用フィルム用レーザー

概要
MiniTrak O-Frame ウェブ測定スキャナーは、インテリジェントな分散型測定アーキテクチャに密接に統合され、迅速で正確、信頼性の高いインライン測定性能を提供します。8インチの箱形断面フレームは、近赤外（NIR）、X線、ベータなどの透過測定センサーに対応し、最大2台の品質センサーを搭載できます。コンパクトで剛性の高い構造により設置場所を選びません。

主な特長

• 狭いプロセス空間に設置可能な8インチ箱形断面のコンパクトなOフレーム設計。
• 最大2台の品質センサーをサポートし、組合せ測定や冗長化が可能。
• 近赤外（NIR）、X線、ベータ等の透過型計測技術に対応。
• 分散型のインテリジェントなウェブ計測／制御システムへの統合を想定した設計。
• 対応ウェブ幅は575 mm〜4325 mmと幅広いライン構成に適合。

対応センサー／代表的な組合せ

• FilmPro — 近赤外（NIR）厚さ計
• Series 9 — 湿度および塗工量計
• GBS — ガンマ厚さ計
• Photon — 電極塗工量計

用途
塗工、フィルム、コンバーティングなどの連続ウェブ工程におけるインライン測定で、厚さ、塗工量、湿度、基材特性などの透過測定が必要な場合のプロセス制御および品質管理に適しています。

仕様 / 技術データ

• モデル: MiniTrak O-Frame
• メーカー: Nordson
• フレーム構造: 8インチ箱形断面（コンパクト、高剛性）
• センサー収容数: 最大2台の品質センサー
• 対応計測技術: 近赤外 (NIR)、X線、ベータ（透過測定）
• 対応ウェブ幅: 575 mm〜4325 mm（22.6 in〜170 in）
• 主な用途: 塗工厚さ、塗工量、湿度測定、基材検査などのウェブインライン測定
