単軸スキャナ MiniTrak™ S-Frame

寸法計測用検査用シート

概要

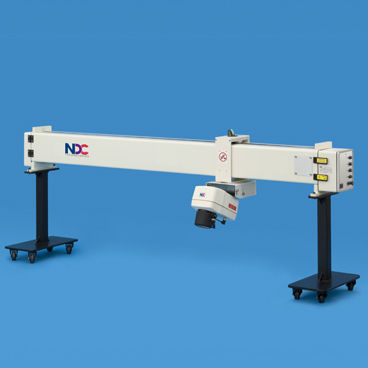

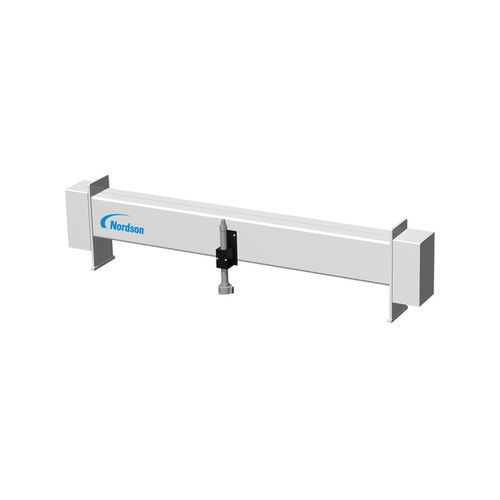

MiniTrak™ S-Frame は、Web材のオンライン計測向けに Nordson のインテリジェントセンサーファミリーと統合するために設計された片面スキャンフレームです。バックスタッター（背面散乱）および反射型のセンサー技術に対応し、近赤外（NIR）、X線、ガンマバックスタッター、光学厚さ計など、Web の片面を測定するゲージと組み合わせて使用できます。ヘッドキャリッジ周囲にシーリングブラシシステムを備え、異物の侵入を防ぎ、フレーム下部は閉鎖構造で汚染物質の落下を防止します。最大で2台の走査型バックスタッターセンサーをサポートし、対応ウェブ幅は980 mm〜6230 mmです。

対応センサー

• Series 9 – Moisture & Coat Weight Gauge
• OptiMike – Optical Thickness Gauge
• GBS – Gamma Thickness Gauge
• 近赤外（NIR）センサー
• X線センサー
• ガンマバックスタッターセンサー

用途と互換性

• 塗工量、被膜重量、厚さ、含水率、密度のオンライン単面測定向け
• Nordson の測定システムおよび Series 9 ファミリーとの統合
• フィルム、シート、コーティング基材などの連続ウェブプロセスに適合

主な特徴

• フレーム下部が閉じられた片面スキャンフレーム設計
• ヘッドキャリッジ周囲のシーリングブラシで微粒子の混入を防止
• バックスタッター系および反射系センサーファミリーに対応
• 最大2台の走査型バックスタッターセンサーをサポート
• 対応ウェブ幅：980 mm〜6230 mm に構成可能

特性 / 技術仕様

• モデル名：MiniTrak™ S-Frame
• タイプ：ウェブ計測用片面スキャンフレーム
• 対応センサー：NIR、光学厚さ、X線、ガンマバックスタッター；Series 9 ファミリー
• 最大走査バックスタッターセンサー数：最大2台
• 保護機構：ヘッドキャリッジ周囲のシーリングブラシ；フレーム下部閉鎖構造
• 対応ウェブ幅：980 mm ～ 6230 mm（38.6 in ～ 245 in）
