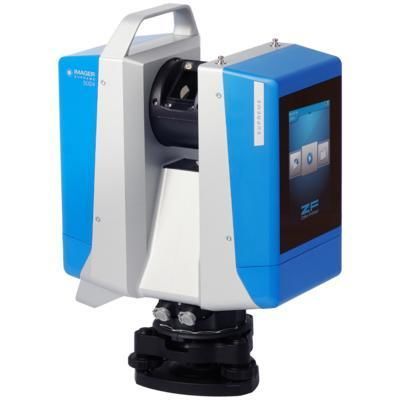

3Dスキャナ Z+F IMAGER® 5024 Supreme

製図用レーザー点の雲によって

概要
Z+F IMAGER® 5024 Supreme は、要求の高い測量プロジェクト向けの 3D レーザースキャナーです。0.3 m ～ 365 m の測定範囲で、近距離および中距離の計測に対して柔軟性、安定性、精度を提供します。静的スキャンまたはモバイルシステムへの統合で使用できます。

データ品質
プロジェクト要件に応じて、複数の品質および解像度設定を提供し、標準的な調査から高度な調査まで対応します。

• 5つの品質モード
• 6段階の解像度

速度と精度
高精度と高速取得を両立：回転速度の向上と最大約 2.187 百万ピクセル/秒（約 2.2 MPx/s）のデータスループットにより、高解像度スキャンを約52秒で完了できます。前機種（IMAGER® 5016）と比較してスキャン時間は約50%短縮されています。

カラー取得
IMAGER® 5024 Supreme は、視差のない統合 i-Cam または外付けの Z+F TopCam によって色情報を記録します。ワイドアングルの TopCam は i-Cam より最大 12 倍速く色情報を取得でき、迅速なカラー取得手段を提供します。

柔軟性と統合
本スキャナーはモバイルワークフロー向けの Z+F FlexScan® 22 と完全互換です。静的スキャンデータは SLAM／モバイルデータと組み合わせて、登録精度と全体の精度を向上させることができます。

適用分野
典型的な適用分野：産業、鑑識、建築 & BIM、ファシリティマネジメント、保険、考古学、文化財／記念物、仮想現実。

技術仕様

• レーザーシステム
  レーザークラス：1
  ビーム直径/発散：~3.5 mm @ 1 m / ~0.3 mrad (1/e2、半角)
  測定範囲：0.3 m ... 365 m（曖昧さ間隔）
• 一般
  型式表示：Z+F IMAGER® 5024 Supreme
  距離分解能：0.1 mm
  線形誤差：≤ 1 mm + 10 ppm/m
  レンジノイズ：0.25 mm rms
  データ保存：256 GB
  インターフェース：5.7" タッチスクリーン
  接続性：WLAN 802.11 a/n/g、デュアルバンド、最大 240 MBit/s
• HDR カメラ
  自動、最大 11 露出；記録時間 約 2 分、視差なし；焦点範囲 1 m - ∞；パノラマ解像度 約 80 MPixel；統合 LED スポット（700 lm）
• 偏向ユニット / 機構
  HDR カメラと LED スポットを内蔵した完全封止回転ミラー
  垂直視野：320°
  水平視野：360°
  角分解能（垂直）：0.00026°（0.93 arcsec）
  角分解能（水平）：0.00018°（0.65 arcsec）
  垂直精度：0.004°（14.4 arcsec）rms
  水平精度：0.004°（14.4 arcsec）rms
  回転速度：最大 96 rps
• 性能
  データ取得率：最大 約 2.187 百万ピクセル/秒（約 2.2 MPx/s）
  高解像度スキャン時間：約 52 秒
  解像度レベル：6
  品質モード：5
  レンジ：0.3 m ... 365 m（2.2 MPx/s 時は 200 m）
• ワークフロー / ソフトウェア
  blue workflow® 対応
  Z+F FlexScan® 対応
  Z+F TopCam 対応
  現地でのリアルタイム登録
  データおよびターゲットの検証
  マルチスキャナ対応
  IMU 最適化レベリング
