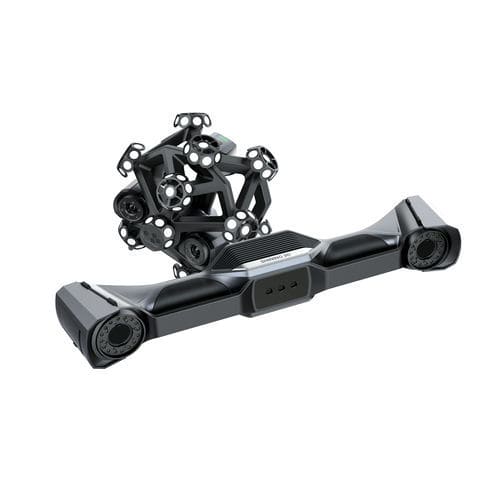

3Dスキャナ FreeScan Trak Nova

寸法計測用形状測定用アーム式測定機用

概要
大規模対象の高精度測定に対応する、コンパクトでポータブルなワイヤレス多機能ダイナミックトラッキング3Dスキャンシステム。FreeScan Trak Nova は広範囲レーザースキャンとリアルタイムトラッキングを組み合わせ、現場での大型物体の効率的な取得を実現します。

主な特徴

• 特許取得済みビデオフォトグラメトリー（VPG）によるリアルタイムのマーカ検証を備えたワイヤレスダイナミックトラッキング
• 着脱可能なハンドヘルドスキャナー（トラッカーはハンドスキャナーとしても機能）
• 最大 2.6 × 2.2 m の大きな FOV によるマクロキャプチャ
• 超高速スキャン（Nova+ 構成で最大 7,600,000 点/秒）
• 計測精度：単点精度 0.02 mm、容積精度 0.062 mm（12 m³）
• VPG 容積精度：0.046 + 0.012 mm/m（拡張ボリューム）
• 複数のスキャンモード（近距離/標準/遠距離）および点間隔 0.01–10 mm
• 統合ワイヤレスモジュールとオンボード演算モジュールによる現場でのケーブルフリー運用
• 交換可能バッテリー（TE Nova 約2.5時間、UE Nova 約1時間）およびカーボンファイバー構造で高い携帯性
• VDI/VDE 2634 Part 3 & ISO 10360 の検証（ISO/IEC 17025 認定試験所）などの認証

システムコンセプトと運用
FreeScan Trak Nova は携帯型のトラッカースキャナーとモジュール構成を組み合わせ、広域レーザースキャンとダイナミックな手持ちトラッキングの両方をサポートします。トラッカー（FreeScan UE Nova / TE Nova）は取り外してハンドスキャナーとして使用可能であり、狭所や複雑形状での柔軟なワークフローを実現します。VPG はキャリブレーションロッドと統合され、マーカのリアルタイム検証を行うことでコード化マーカーを不要にし、大型対象物のセットアップを合理化します。

用途

• 建設機械・重機、鉄道車両関連
• 民間航空・航空宇宙構造物
• エネルギーおよび重工業（発電所、タービン、風力発電など）
• 自動車の製造・検査
• 船舶・海洋構造物の大規模部品
• 文化財のデジタル化・保存修復
• 医療研究、整形外科、義肢作製

ソフトウェアと統合

• スキャン制御とデータ融合のためのネイティブソフト FreeScan Trak
• PolyWorks、Geomagic、SHINING3D Inspect、EXModel など主要な検査・処理ソフトとの互換性
• リバースエンジニアリングや品質管理向けのデータ出力とワークフロー統合

携帯性と電源

• 機器一式を1つのポータブルケースに収納可能
• 軽量かつ剛性に優れるカーボンファイバー構造
• 交換可能バッテリーによる長時間運用と素早い交換（TE Nova 約2.5時間、UE Nova 約1時間）
• ワイヤレスおよび有線（光ファイバー）接続モードに対応し柔軟な展開が可能

主要仕様（抜粋）

• 単点精度：0.02 mm
• 容積精度：0.062 mm（12 m³）
• VPG 容積精度：0.046 + 0.012 mm/m
• 最大 FOV：2.6 × 2.2 m
• スキャン速度：最大 7,600,000 点/秒（Nova+）
• ポイント間隔：0.01–10 mm
• 被写界深度：TE Nova 170–550 mm（標準 380 mm）；UE Nova 800–3500 mm（標準 2700 mm）
• 質量：TE Nova 約1.2 kg；UE Nova 約1.6 kg
• バッテリー稼働時間（ワイヤレス）：TE Nova 約2.5時間；UE Nova 約1時間（交換可能）
• 受入試験・規格：VDI/VDE 2634 Part 3 & ISO 10360（ISO/IEC 17025 認証試験所で検証）
• 認証：CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
