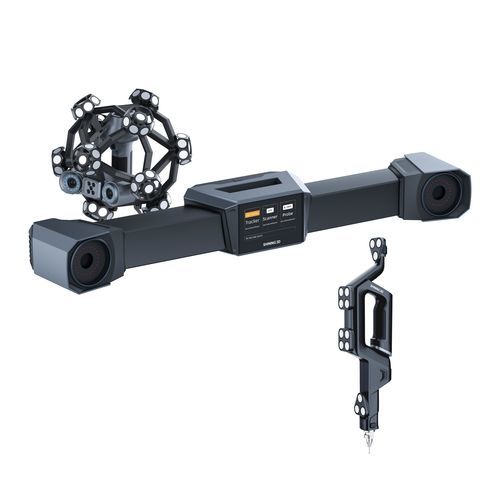

3Dスキャナー FreeScan Trak ProW+

アーム式測定機用品質管理用検査用

概要
FreeScan Trak ProW+ は、大規模な産業用メトロロジー向けのワイヤレス3Dダイナミックトラッキングおよびスキャンシステムです。マーカーレスのワイヤレススキャン、統合ビデオフォトグラメトリー（VPG）、オプションの FreeProbe 対応、VDI/VDE 2634 や ISO 10360 に基づく検証済みの計測精度を提供します。

ハイライト

• マーカーレスのワイヤレススキャン（トラッカーによる動的認識）
• 最大トラッキング距離 8.6 m、単一ステーションで最大 156 m³ のトラッキング体積
• コーディングされたマーカー不要の容積検証を実現する統合 VPG
• 到達困難箇所の計測に対応するオプションの FreeProbe
• VDI/VDE 2634 および ISO 10360 による検証済み精度

主な機能

• 部品への手動マーカー貼付を不要にするデバイス上の追跡ターゲットによるトラッカー認識。
• 高速取得：最大 7,600,000 ポイント/秒（ProW+）による迅速なデータ収集。
• スキャンモード：高速、詳細、深部ポケットの 3 モードを搭載。
• 組み込み演算、安定したワイヤレス伝送、ステータス表示用のオンボードディスプレイによるケーブルレス運用。
• Metrology Pro Kit や回転テーブルなどのアクセサリでワークフローを拡張可能。

超広域測定範囲
8.6 m のトラッキング距離と単一ステーション最大 156 m³ の体積により、大型ワークのスキャン時に必要なリポジショニング（リープフロッグ）を削減します。現場での作業効率が向上します。

ワイヤレススキャンとワークフロー
統合演算モジュールとワイヤレスモジュールにより、ケーブル不要のリアルタイム処理が可能です。組み込みディスプレイでデバイス状態を即座に確認でき、モバイル電源対応で柔軟な運用ができます。

ビデオフォトグラメトリー（VPG）
特許取得済みのビデオベースフォトグラメトリーは、キャリブレーションロッドと連携してリアルタイムにマーカー検証を行い、コーディングマーカーを用いずに一貫した容積精度を実現します。

FreeProbe シリーズ（オプション）
FreeProbe は、スキャナーが届かない箇所の接触測定を可能にするオプションのプローブであり、ハイブリッド検査やリバースエンジニアリングにおける高精度ポイント測定を提供します。

ソフトウェアと機能

• キャプチャ中のデータ品質をリアルタイムに可視化。
• インテリジェント解像度：曲率に応じたメッシュ解像度の自動調整。
• AI 特徴認識：穴やスロットの自動検出で測定準備を短縮。
• 主要な検査・リバースエンジニアリングソフトとの互換性を保持。

仕様

• 精度：0.023 mm
• 分解能：0.01 ～ 10 mm
• 容積精度（ProW+）：0.046 mm（12 m³）；0.063 mm（36 m³）；0.088 mm（60 m³）；0.125 mm（100 m³）；0.156 mm（156 m³）
• VPG による容積精度：0.044 + 0.012 mm/m
• スキャン速度：ProW+：7,600,000 ポイント/秒
• スキャンモード：高速（93 レーザーライン）、詳細（25 ライン）、深部ポケット（1 ライン）
• 最大トラッキング距離：8.6 m；単一ステーション体積：最大 156 m³
• 接続：ワイヤレスおよび有線（光ファイバー）
• 認証：CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• 受入試験：VDI/VDE 2634 Part 3 & ISO 10360（ISO/IEC 17025 認定の精度ラボにて検証）
