概要
scanCONTROL 8x00 シリーズ（scanCONTROL 8500 / 8200）は、2D プロファイル測定と校正済み 3D 点群出力に対応するレーザープロファイルスキャナです。Green Laser 照明、4K クラスのプロファイル、内蔵 SMART 3D 評価を組み合わせ、詳細なプロファイル取得と校正済み 3D データのネイティブ出力を実現します。

主な特徴

• 1 プロファイルあたり 4,224 点で微細な特徴を検出
• 最大測定レート：約 25,000,000 ポイント/秒（動的工程対応）
• Green Laser 技術により、難しい表面での信号安定性向上と低ノイズを実現
• SMART 3D 評価をスキャナ内に内蔵（外部コントローラ不要）
• 測定値の出力：PROFINET、EtherCAT、Ethernet/IP、およびネイティブ Ethernet（UDP / Modbus TCP）対応
• Valid3D：GigE Vision / GenICam 経由での校正済み 3D 点群出力に対応

超コンパクト筐体と内蔵処理
8x00 シリーズは超コンパクト設計で、SMART 3D 処理を搭載しています。静的設置およびロボット搭載での統合が容易で、追加の制御装置なしに自律的な測定動作が可能です。

• 超コンパクト設計
• 静的およびロボット用途への容易な統合
• 測定プログラムをスキャナに保存して自律 SMART 動作が可能

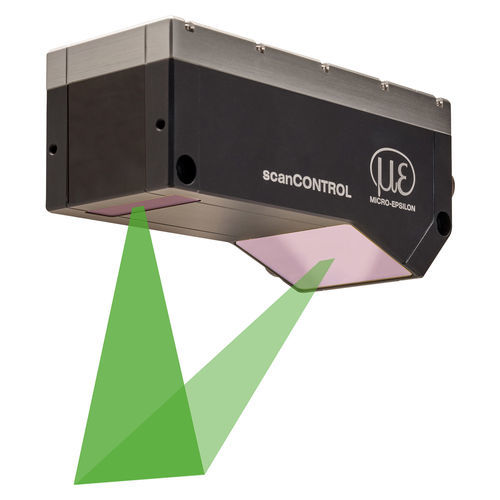

Green Laser 技術
最適化された波長により測定ノイズを低減し、露光時間の短縮と測定再現性の向上を実現します。これにより反射面や異素材混在面などでも安定した測定が可能になり、適用範囲が拡大します。

校正済み 3D 点群（Valid3D）
スキャナは校正済みの 3D 点群（Valid3D）を出力し、真の 3D 評価が可能です。Valid3D 出力は GigE Vision / GenICam に対応しており、サードパーティソフトウェアやカスタム統合ソリューションで処理できます。

ソフトウェアと SMART 動作
3DInspect ソフトウェアは 2D/3D 測定プログラムの設定と作成を支援します。ギャップ、角度、段差高さなどの標準測定プログラムが 80 種類以上用意されており、作成したプログラムをスキャナに転送して自律的な SMART 動作ができます。測定結果は PLC やフィールドバスへ直接出力できます。

産業対応およびオプション
8x00 シリーズは産業用途向けに設計されており、高温環境向けの冷却オプション（受動ヒートシンク、ファン付き能動冷却、カスタム冷却ソリューション）を提供します。複数の産業用インターフェースにより自動化システムへの統合が容易です。

用途例

• 溶接自動化：ギャップ制御、シーム検査
• 電池セル生産：セル整列、厚み／高さ検査
• 組立監視：接着ビードの検査、寸法チェック
• 電子機器生産：PCB 実装検査および工程監視

技術仕様

• シリーズ / 機種：scanCONTROL 8x00（例：8500 / 8200）
• プロファイル当たりの点数：4,224 点
• 最大測定レート：最大約 25,000,000 ポイント/秒
• 解像度：4K クラスプロファイル
• レーザ技術：Green Laser（低ノイズのために最適化された波長）
• 内蔵評価：SMART 3D（外部コントローラ不要）
• インターフェース：PROFINET、EtherCAT、Ethernet/IP、UDP、Modbus TCP、GigE Vision（Valid3D 出力）
• データ出力：校正済み 3D 点群（Valid3D）および SMART 測定値
• 評価ソフト：3DInspect（点群処理、フィルタ、測定プログラム作成）
• 設置：超コンパクト筐体、静的設置およびロボット搭載対応
• 冷却オプション：受動冷却、能動冷却（ファン）、カスタム冷却
